Esquema de diseño de dormitorios para campamentos mineros (basado en los módulos de casas contenedoras planas de CBC)

Esquema de diseño de dormitorios para campamentos mineros (basado en los módulos de casas contenedoras planas de CBC)



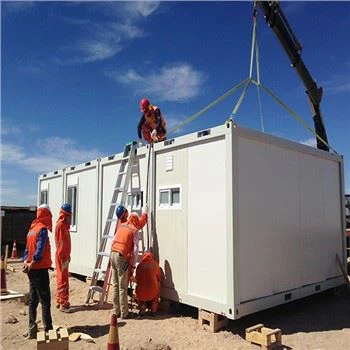

Este esquema está totalmente diseñado en base a laCasa contenedor de paquete plano CBCmódulos de productos, aprovechando las ventajas del producto de transporte-en paquetes planos, montaje rápido y durabilidad estructural para satisfacer las necesidades especiales del alojamiento en campamentos mineros. Las especificaciones principales y las características estructurales de los módulos son consistentes con la serie de casas de contenedores planos estándar de CBC, lo que garantiza la confiabilidad del producto y la estabilidad del suministro.





Personal Directivo: 50 habitaciones individuales (1 persona/habitación)

Trabajadores: 600 personas, 2 personas/habitación, en total 300 habitaciones dobles

Total de habitaciones: 50 + 300=350 habitaciones (cada habitación es un módulo contenedor)





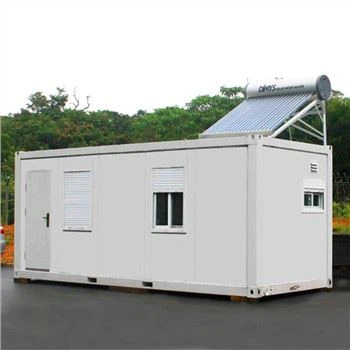

Dimensiones externas: ancho 2,438 m, largo 6 m, alto 2,7 m (consistente con las dimensiones del módulo estándar de la casa de contenedores planos CBC)

Estructura: Adopta el sistema prefabricado integrado de la casa contenedora plana CBC, que incluye techo integrado, piso de carga prefabricado-, 4 columnas de acero de alta-resistencia y 14 piezas de paneles sándwich ignífugos-de 75 mm de espesor (5 en los lados largos, 2 en los lados cortos por módulo). Las puertas y ventanas prefabricadas se instalan-de fábrica en paneles de acuerdo con los estrictos estándares de control de calidad de CBC, lo que garantiza un rendimiento hermético y a prueba de polvo-.

Modo de conexión: utiliza el sistema de conexión lateral larga-de la casa de contenedores de paquete plano de CBC-cada módulo está firmemente conectado por sus lados de 6 m de largo a través de pernos de alta-resistencia a la corrosión-que coinciden con las especificaciones del producto de CBC. Las puertas se colocan en el lado corto de 2.438 m de cada módulo, con dos filas paralelas de módulos dispuestos puerta-a-puerta, y un pasillo central reservado entre ellos. Este diseño está optimizado en función de las características de ensamblaje de los módulos planos CBC, maximizando la utilización del espacio y garantizando al mismo tiempo la estabilidad estructural.



Máximo 3 plantas; Techo de acero ligero; Pasillo central, escaleras y pasarelas incluidas.







El edificio tiene 3 pisos en total, adoptando un diseño de dos-filas-de puerta-puerta optimizado para los módulos de casas de contenedores planos CBC, que es altamente compatible con la demanda intensiva de alojamiento de los campamentos mineros. Cada módulo plano de CBC está conectado por su lado largo (lado de 6 m) para formar filas continuas, aprovechando la rigidez estructural inherente del producto para mejorar la estabilidad general contra las frecuentes perturbaciones del viento y el polvo en las áreas mineras. La puerta de cada módulo CBC se abre en el lado corto (lado de 2438 m), directamente frente al corredor central.-Este diseño no solo se alinea con el diseño estructural del módulo sino que también minimiza la exposición de los espacios de las puertas al polvo de la minería, lo que reduce los costos de limpieza. Para satisfacer las necesidades de gestión del campamento minero, el edificio se divide en dos áreas funcionales independientes mediante módulos CBC: habitaciones individuales de gestión y habitaciones dobles para trabajadores, dispuestas por plantas con acceso independiente por escaleras. Esta separación se puede lograr mediante la combinación flexible de módulos flatpack CBC, evitando la mezcla de personal y facilitando el control de seguridad, totalmente adaptado a los modos de gestión de proyectos mineros.





Total 350 habitaciones, 3 pisos → Promedio 117 habitaciones/piso (116 habitaciones para 2 pisos, 118 habitaciones para 1 piso, distribución equilibrada).

Diseño de dos filas → 58-59 habitaciones por fila por piso (58 habitaciones/fila para 2 pisos, 59 habitaciones/fila para 1 piso).





Longitud (L): determinada por la cantidad de módulos por fila (conexión del lado largo-). Longitud de cada módulo=2.438m; 59 módulos por fila → Largo total=59 × 2.438m=143.842m (considerando un espacio de 20 mm entre módulos para la conexión, espacio total=58 × 0,02 m=1.16m) → Largo final=143.842m + 1.16m=145m.

Ancho (W): Dos filas de módulos + pasillo central. Ancho de módulo único=6m; Ancho del pasillo central=1.8m (estándar para paso de peatones). Ancho total=6m × 2 + 1.8m=13.8m.

Alto (H): 3 plantas de módulos + cubierta ligera de acero. Cada módulo tiene una altura de=2.7m; 3 pisos de altura=3 × 2,7 m=8.1 m; Altura del techo de acero ligero (altura de cumbrera)=1.5m (techo a dos aguas, pendiente 1:5) → Altura total del edificio=8.1m + 1.5m=9.6m.

Resumen de dimensiones generales:Largo 145m × Ancho 13,8m × Alto 9,6m.





Nombre del material	Especificación	Cantidad por módulo	Cantidad Total	Observaciones
Techo integrado	Tamaño de módulo a juego, panel sándwich de 75 mm de espesor	1 juego	350 juegos	Prefabricado con módulo
Piso Prefabricado	Tamaño del módulo coincidente, estructura de carga-	1 juego	350 juegos	Integrado con el marco del módulo
Columnas de acero	Personalizado, 160×160×2,5 mm, altura 2,7 m	4 piezas	1400 piezas	Tratamiento anticorrosión
Paneles de pared sándwich	75 mm de espesor, lado largo (1,15 mx 2,7 m)	10 piezas	3500 piezas	Con puertas/ventanas prefabricadas
Paneles de pared sándwich	75 mm de espesor, lado corto (1.15.438m×2.7m)	4 piezas	1400 piezas	Puerta en un panel lateral corto
Conexión de hardware	Pernos, tuercas, juntas.	20 juegos	Nombre del material Especificación Cantidad por módulo Cantidad Total Observaciones Techo integrado Casa contenedor CBC flatpack estándar, panel sándwich de 75 mm de espesor 1 juego 350 juegos Prefabricado con módulos CBC,-integrado de fábrica Piso Prefabricado Piso de carga dedicado-de CBC, que coincide con el tamaño del módulo 1 juego 350 juegos Integrado con el marco del módulo CBC, antideslizante y resistente al desgaste- Columnas de acero Acero cuadrado estándar CBC, 100×100×3 mm, altura 2,7 m 4 piezas 1400 piezas Anti-corrosión tratada mediante el proceso estándar de CBC Paneles de pared sándwich Panel ignífugo CBC de 75 mm de espesor-, lado largo (1,15 mx 2,7 m) 10 piezas 3500 piezas Con puertas/ventanas prefabricadas, CBC{0}}instaladas en fábrica Paneles de pared sándwich Panel ignífugo CBC de 75 mm de espesor-, lado corto (1,15 mx 2,7 m) 4 piezas 1400 piezas Puerta en un panel lateral corto, configuración estándar CBC Conexión de hardware CBC dedica pernos, tuercas y juntas de alta-resistencia 20 juegos 7000 juegos Para conexión del lado largo-del módulo CBC, anticorrosión	Tipo de techo: Techo a dos aguas, optimizado para áreas mineras con viento y polvo frecuentes, y combinado con la estructura superior de la casa de contenedores planos CBC. Área de cobertura: Longitud del edificio × ancho del edificio=145m × 13,8 m ≈ 2001㎡; Un alero adicional de 0,5 m a cada lado evita el reflujo del agua de lluvia y la acumulación de polvo. Teniendo en cuenta las condiciones del área minera, la estructura del techo está reforzada para igualar la capacidad de carga-de los módulos CBC, con paneles de techo tratados con recubrimientos anti-corrosión y anti-polvo consistentes con los estándares de tratamiento de superficies de productos de CBC, lo que reduce la adhesión del polvo y extiende la vida útil. Bajo los aleros se agregan redes de protección anticaída de rocas, compatibles con la estructura exterior de los módulos CBC sin dañar la integridad original.





Tipo de techo: Techo a dos aguas, optimizado para áreas mineras con viento y polvo frecuentes; Área de cobertura: largo del edificio × ancho del edificio=145m × 13,8 m ≈ 2001㎡; Saliente adicional del alero: 0,5 m a cada lado para evitar el reflujo del agua de lluvia y reducir la acumulación de polvo en el pasillo. Teniendo en cuenta el polvo pesado y la posible caída de rocas en las áreas mineras, la estructura del techo está reforzada para mejorar la resistencia al impacto y la superficie de los paneles del techo está tratada con recubrimientos anti-corrosión y anti-polvo para reducir la adhesión del polvo y extender la vida útil.

Nombre del material	Especificación	Cantidad	Observaciones
Correa de acero ligero	Perfil C, C120×50×20×2,5 mm, distancia 1,2 m	297 piezas (longitud 7.676m/pieza)	Longitud total: 297×7.676m≈2280.77m
Viga de cumbrera de acero ligero	Perfil H, H150×100×6×8mm	1 pieza (longitud 145m)	Soporta la pendiente del techo
Panel de techo	Panel sándwich de acero de color, 75 mm de espesor, chapa exterior de 1,0 mm	2500㎡	Incluyendo alero
Material de impermeabilización de techos	Cinta impermeable de butilo, sellador.	100 rollos (cinta) + 50 cubos (sellador)	Para juntas de paneles y cumbreras
Sujetadores de techo	Tornillos autorroscantes con arandelas	50.000 piezas	Fijar los paneles del techo a las correas



Especificación del corredor: ancho 1,8 m (suficiente para el flujo de peatones en ambos sentidos-y el transporte de artículos de primera necesidad y equipos en campamentos mineros), longitud 145 m, 3 pisos; Suelo de pasarela: Rejilla de acero galvanizado (prioritaria para zonas mineras) con-puntas convexas antideslizantes-este material no sólo resiste la corrosión de aguas residuales mineras y sustancias químicas sino que también permite la caída del polvo y el agua de lluvia, evitando su acumulación y reduciendo el riesgo de resbalones. La barandilla del pasillo se eleva a 1,2 m (más que los 1,1 m estándar) para adaptarse al escenario donde los trabajadores transportan herramientas y materiales, mejorando la seguridad.

Nombre del material	Especificación	Cantidad	Observaciones
Acero del marco del pasillo	Acero cuadrado, 80×80×3mm	435m (3 plantas × 145m)	Soporta estructura de corredor
Panel de piso del pasillo	Tablero de fibra de cemento, 12 mm de espesor.	783㎡ (3×145×1.8)	Anti-resbaladizo,-resistente al desgaste
Pasamanos del pasillo	Acero redondo, φ50×2,5 mm, altura 1,1 m	290m (2 lados × 145m)	3 plantas, conectadas por escaleras.
Postes de barandilla	Acero cuadrado, 60×60×2,5 mm, distancia 1,5 m	474 piezas (3 pisos × 2 lados × 79 piezas)	Arreglar pasamanos





Diseño: 4 juegos de escaleras externas (distribuidas uniformemente a lo largo del edificio, 1 juego cada 29 m) para garantizar una evacuación rápida en caso de emergencias en el área minera (como explosiones de polvo, fugas de gas). Cada conjunto: 3 pisos, 2 tramos por piso, ancho de escalón de 1,2 m (para acomodar a trabajadores que usan botas de trabajo y herramientas), altura de escalón de 150 mm (que reduce la fatiga por subir y bajar con frecuencia), profundidad de escalón de 300 mm. Las escaleras están equipadas con protectores anticolisión en ambos lados para evitar lesiones causadas por herramientas pesadas, y la base está fijada con pernos de expansión reforzados para resistir el asentamiento del suelo causado por las actividades mineras.

Nombre del material	Especificación	Cantidad	Observaciones
Estructura de escalera de acero	Acero cuadrado, 100×100×3mm	96m (4 juegos × 24m/juego)	Zancas y plataformas de escaleras
Pasos de escalera	Rejilla de acero galvanizado de 30 mm de espesor.	48㎡ (4 juegos × 12㎡/juego)	Anti-resbaladizo,-resistente a la corrosión
Pasamanos de escalera	Acero redondo, φ50×2,5 mm, altura 1,1 m	48m (4 juegos × 12m/juego)	Pasamanos de pasillo a juego
Postes de escalera	Acero cuadrado, 60×60×2,5 mm	32 piezas (4 juegos × 8 piezas/juego)	Reparar pasamanos de escaleras





Nombre del material	Especificación	Cantidad	Observaciones
Pintura anticorrosión	Pintura industrial antióxido-	100 cubos (20 kg/cubo)	Para estructuras de acero
Pernos de expansión	M12, M14	2000 piezas	Fijar la estructura a los cimientos
Tira de sellado	tira de caucho EPDM	500m	Juntas de módulos, huecos de ventanas





Conexión del módulo y anti-polvo:Adopte los pernos exclusivos de alta -resistencia a la corrosión- de la casa de contenedores de paquete plano CBC para conectar los lados largos de los módulos adyacentes, lo que garantiza la coherencia con el sistema de ensamblaje del producto. Las juntas están selladas con tiras de caucho EPDM de grado minero-compatibles con los módulos CBC (resistentes al desgaste-y al polvo-) para bloquear el polvo de la minería. Los módulos superior e inferior están reforzados con placas de acero que coinciden con el diseño estructural de CBC y anclados a los cimientos, resistiendo la deformación causada por la vibración del suelo inducida por la minería-sin comprometer la estructura original del módulo.

Requisito de cimentación para áreas mineras:Utilice una base de tira reforzada debajo de las filas de módulos y las posiciones de las escaleras, con una profundidad de base mayor o igual a 1,2 m (más profunda que los 0,8 m estándar) para adaptarse al suelo suelto y al posible asentamiento en áreas mineras. Agregue un cojín de grava y una membrana anti-filtración en la parte inferior de los cimientos para evitar la erosión causada por las aguas residuales de la minería y evitar daños a los cimientos.

Carga de techo-Rodamiento para entornos mineros:El techo de acero liviano está diseñado para soportar cargas de nieve (mayor o igual a 0,7 kN/㎡) y carga de viento (mayor o igual a 0,9 kN/㎡), superiores al valor estándar, para hacer frente a las inclemencias del tiempo (viento fuerte, nieve intensa) en zonas mineras remotas. Agregue redes de protección anti-caída de rocas debajo de los aleros para evitar daños al techo y a los módulos por la caída de rocas durante las operaciones mineras.

Protección contra incendios para campamentos mineros:Los paneles sándwich serán del tipo A-ignífugo-con un núcleo de material resistente al fuego-(lana mineral) para cumplir con los requisitos de protección contra incendios de dormitorios en áreas mineras con polvo y gases inflamables. Equipar cada corredor de piso con hidrantes y extintores (cada 30 m) que sean resistentes al polvo y la corrosión, y pre-incrustar tuberías de alarma contra incendios en las paredes del módulo para conectarlas al sistema central de control de incendios del campamento minero.

Ventilación e iluminación a prueba de polvo-:Utilice ventanas prefabricadas en los-paneles laterales largos con pantallas-a prueba de polvo (desmontables para su limpieza) para lograr una ventilación natural y al mismo tiempo bloquear el polvo de la minería. Instalar extractores de aire a prueba-a prueba de explosiones en los baños de cada módulo (adecuados para áreas mineras con gases inflamables) y luces LED a prueba de explosiones-en habitaciones y pasillos, que son a prueba de polvo-, golpes-y ahorran energía-, adaptándose al duro entorno eléctrico de los campamentos mineros.





El dormitorio del campamento minero cubre un área de aproximadamente 2001㎡, con dimensiones totales de 145 m (largo) × 13,8 m (ancho) × 9,6 m (alto), adaptado a las necesidades de las áreas mineras y diseñado en base a los módulos de casas de contenedores planos CBC. Consta de 350 módulos planos CBC (con el lado largo-conectado para mejorar la resistencia a las vibraciones), 4 juegos de escaleras externas-antideslizantes-a prueba de explosiones, un pasillo central-a prueba de polvo y un techo de acero ligero reforzado combinado con módulos CBC. El diseño de puerta-en-lado-corto y-de puerta-puerta aprovecha las ventajas estructurales de los módulos CBC, optimizando el flujo, minimizando la intrusión de polvo y facilitando la gestión-clave para los campamentos mineros. La lista de materiales prioriza los componentes estándar de CBC y los accesorios compatibles (por ejemplo, paneles retardadores de llama de CBC-, hardware de conexión dedicado) y mejoras adaptadas a la minería-, para hacer frente al polvo, la vibración y los riesgos de seguridad. El plan cumple con el límite de 3 pisos, satisface las necesidades de alojamiento separado y aprovecha plenamente las ventajas de la casa contenedora plana de CBC en cuanto a construcción rápida, durabilidad y flexibilidad para escenarios de campamentos mineros.





El edificio de contenedores, diseñado con módulos de casas de contenedores de paquete plano de CBC (conexión lateral larga-, puerta lateral corta-, pasillo-de puerta-puerta), integra las ventajas de los productos de CBC: combinación flexible, montaje rápido y durabilidad. Está particularmente optimizado para escenarios de campamentos mineros, con escenarios aplicables principales estrechamente vinculados a las operaciones mineras y al posicionamiento de productos de CBC:

Alojamiento para campamentos de minería de metal/carbón: Como escenario central, este esquema se basa en módulos de casas de contenedores planos de CBC para adaptarse a los campamentos mineros de superficie/subterráneos. La conexión lateral larga-de los módulos CBC mejora la estabilidad contra la vibración minera y el viento fuerte, mientras que su diseño-plano reduce los costos de transporte para áreas mineras remotas.-Los módulos de CBC se pueden aplanar para el transporte a granel, lo que reduce el volumen logístico en más de un 60 % en comparación con los contenedores tradicionales, y luego se ensamblan rápidamente en-el sitio a través de las herramientas dedicadas de CBC. El diseño corto-de la puerta lateral y del pasillo minimiza la entrada de polvo, y cada módulo CBC tiene un baño-incorporado (estándar para la serie residencial de CBC), lo que mejora las condiciones de vida de los trabajadores. Los módulos de CBC son reciclables, lo que permite el desmontaje y la reubicación con transferencias de sitios mineros, lo que reduce los costos-a largo plazo de las empresas-alineándose con la movilidad de los proyectos mineros.

Proyecto de Infraestructura Edificios Temporales: Para proyectos de infraestructura a gran-escala, como autopistas, ferrocarriles, metros, puentes y proyectos de conservación de agua, este tipo de edificio se puede utilizar como dormitorios temporales, oficinas, salas de reuniones y comedores. Sus características modulares permiten un rápido montaje y desmontaje, adaptándose al ritmo constructivo por fases de los proyectos.

Alojamiento para operaciones de campo y exploración: Es aplicable a escenarios de operación de campo como petróleo, gas natural, exploración geológica e investigación forestal. El edificio es resistente al viento, la lluvia y la corrosión, y puede transportarse a áreas remotas para su instalación-en el sitio, satisfaciendo las necesidades de vida y trabajo de los equipos de campo.

Ayuda Temporal y Vivienda de Emergencia: En caso de desastres naturales como terremotos, inundaciones y deslizamientos de tierra, este edificio modular se puede transportar rápidamente al área del desastre para su montaje, proporcionando alojamiento temporal seguro y cómodo para las personas afectadas. También se puede utilizar como puntos médicos temporales y puestos de mando.

Espacio temporal de apoyo comunitario y comercial: Puede transformarse en estaciones de servicios comunitarios, salas de estudio temporales, salas de actividades comunitarias y puestos comerciales móviles. El diseño flexible puede adaptarse al espacio limitado de la comunidad y satisfacer las diversas necesidades de apoyo de los residentes.





Impulsados ​​por la demanda de construcciones eficientes, respetuosas con el medio ambiente y temporales, los principales mercados de este tipo de construcción de contenedores se concentran en los siguientes campos:

Industria de la construcción y la infraestructura: Este es el mercado principal. Las empresas de construcción, los contratistas de infraestructuras y las empresas de gestión de proyectos de ingeniería tienen una demanda estable de alojamiento temporal y espacio para oficinas. Las características de bajo costo, construcción rápida y reciclabilidad de los edificios de contenedores son altamente consistentes con los requisitos de control de costos y cronograma de construcción de la industria. Muchas empresas profesionales de servicios de contenedores ofrecen-servicios integrales que incluyen diseño, fabricación, transporte, arrendamiento y reciclaje para este mercado.

Industria de desarrollo de recursos (segmento central minero): Los proyectos mineros son el mercado objetivo clave de la casa de contenedores planos de CBC, y este esquema es una aplicación típica de los productos de CBC en este campo. Los entornos hostiles de las áreas mineras (polvo, diferencias de temperatura, vibración) se abordan mediante las características del producto de CBC: estructuras de acero-resistentes a la corrosión,-paneles ignífugos y marcos rígidos. Los módulos planos de CBC permiten un ajuste flexible de la cantidad de habitaciones en función de los turnos de los trabajadores, con un montaje rápido (2-3 semanas para una implementación completa a través del equipo profesional de CBC y el proceso estandarizado). Las empresas mineras prefieren los productos CBC por su calidad confiable, cadena de suministro madura y adaptaciones mineras personalizadas (por ejemplo, sellos anti-polvo, accesorios-a prueba de explosiones). El diseño del área separada para la administración y los trabajadores utiliza la combinación modular de CBC, alineándose con la gestión de seguridad minera y mejorando la competitividad de los productos de CBC en el mercado minero.

Campos de gobierno y bienestar público: Los departamentos gubernamentales encargados de la gestión de emergencias, asuntos civiles y construcción urbana son clientes importantes. Compran o alquilan edificios como viviendas de reserva de emergencia, instalaciones temporales de servicios comunitarios y espacios de apoyo a la renovación urbana. En proyectos de bienestar público, como ayuda en casos de desastre y alivio de la pobreza, este tipo de edificio puede desempeñar un papel en el apoyo rápido.

Campos Creativos Comerciales y Culturales: Con el auge de la renovación de edificios de contenedores, ha entrado gradualmente en los mercados creativos comerciales y culturales. Puede transformarse en cafeterías móviles, tiendas de moda, pabellones de exposiciones y parques culturales y creativos. La apariencia única y el modo de combinación flexible satisfacen las necesidades personalizadas de los operadores comerciales y proyectos creativos culturales y abren un nuevo segmento de mercado.

Mercados emergentes en el extranjero: En las economías emergentes con una construcción de infraestructura en auge, como el Sudeste Asiático, África y América Latina, existe una fuerte demanda de edificios temporales eficientes y de bajo-costo. La tecnología madura de construcción de contenedores y el sistema de servicios pueden satisfacer las necesidades de construcción de estas regiones, y el mercado de exportación tiene amplias perspectivas de desarrollo.

En general, este esquema es una-aplicación personalizada de minería deCasa contenedor de paquete plano CBCproductos, integrando las principales ventajas de la marca en transporte de paquetes planos-, montaje rápido y durabilidad estructural con las necesidades especiales de los campamentos mineros en cuanto a prevención del polvo, resistencia a las vibraciones y eficiencia de gestión. Los productos de casas de contenedores planos de CBC proporcionan una base confiable para el proyecto, garantizando la eficiencia de la construcción, la seguridad operativa y el control de costos. A medida que las empresas mineras mejoren las condiciones de vida y los estándares de seguridad de los trabajadores, la demanda de casas de contenedores planos CBC en la industria minera crecerá de manera constante. El producto se puede personalizar aún más (por ejemplo, mejoras a prueba de explosión-en minas de carbón, aislamiento térmico del desierto) según los tipos de minería, lo que profundiza la penetración de mercado de CBC en el campo del desarrollo de recursos y destaca las capacidades profesionales de la marca en soluciones de construcción temporal.
