Diseño de edificio de oficinas con estructura de acero de CBC para Port Moresby, Papúa Nueva Guinea

Diseño de edificio de oficinas con estructura de acero CBC para Port Moresby, Papua Nueva Guinea - Diseño estructural, análisis y aplicabilidad de mercado

Este documento presenta el diseño estructural principal de un edificio de oficinas utilizando el sistema de construcción con estructura de acero CBC para un cliente en Port Moresby, Papua Nueva Guinea, en forma de preguntas y respuestas. Incluye parámetros detallados de diseño estructural, análisis estructural y un análisis de la aplicabilidad del diseño en los mercados de Filipinas, Chile y Perú, Tonga, Sudáfrica e Indonesia, junto con las correspondientes sugerencias de ajuste.



P1: ¿Cuáles son los parámetros generales básicos del edificio de oficinas diseñado para el cliente de Port Moresby?

R1: El edificio de oficinas adopta el sistema de construcción con estructura de acero CBC (Customized Building Company), con los siguientes parámetros generales básicos: La longitud total del edificio es de 80 metros, dividida en 8 secciones con una combinación de luces de 5,71 m + 11.43m + 11.43m + 11.43m + 11.43m + 11.43m + 11.43m + 5.71m. Las dos secciones de 5,71 m-de ancho en ambos extremos están destinadas a escaleras y baños, mientras que las seis secciones del medio son áreas de oficinas independientes. El ancho total del edificio es de 25 metros, incluido un corredor de 1,5-metro-de ancho en el lado sur. La altura de cada piso es de 4 metros (el número específico de pisos se puede ajustar según las necesidades del cliente, siendo el diseño estructural compatible con 3-5 pisos). El edificio está equipado con aleros de 0,5-metros-de ancho a su alrededor. El techo es de una sola pendiente, la pared sur está completamente cubierta con muros cortina de vidrio, la pared norte (parte trasera del edificio) está equipada con grandes ventanas de vidrio, la plataforma del piso adopta una plataforma de acero CBC de 1 mm con concreto moldeado en el lugar y todas las paredes externas e internas adoptan ladrillos huecos locales.



P2: ¿Por qué se selecciona el sistema de construcción con estructura de acero CBC para el diseño de este edificio de oficinas?

R2: El sistema de construcción con estructura de acero CBC se selecciona principalmente en función de los requisitos de diseño y las condiciones de construcción locales en Port Moresby, por las siguientes razones clave:

1. Alta eficiencia estructural:El sistema CBC integra columnas de acero, vigas compuestas y plataforma de acero, que tiene las características de peso ligero, alta resistencia y buena capacidad de carga-y puede soportar eficazmente la carga de la plataforma de piso de concreto moldeado-in-y de las paredes de ladrillo hueco, al tiempo que reduce el peso propio-de la estructura;

2. Adaptabilidad del espacio flexible:El diseño de nodo flexible del sistema puede adaptarse bien a la combinación de tramos de 8 secciones (especialmente el tramo especial de 5,71 m en ambos extremos) y a la división funcional de escaleras, baños y oficinas independientes, asegurando la integridad de la estructura y al mismo tiempo cumpliendo con los requisitos de uso del espacio;

3. Eficiencia de la construcción:El grado de prefabricación de los componentes de acero CBC es alto, lo que puede acortar el-ciclo de construcción en el sitio, adaptándose a los requisitos relativamente estrictos del cronograma de construcción en Port Moresby;

4. Compatibilidad con materiales locales:El sistema se puede combinar perfectamente con ladrillos huecos locales (paredes) y concreto{0}}in-moldeado (piso), lo que reduce el costo y la dificultad del transporte de materiales;

5. Durabilidad: El tratamiento galvanizado de los componentes de acero puede mejorar la resistencia a la corrosión, adaptándose al clima marino cálido y húmedo de Port Moresby.

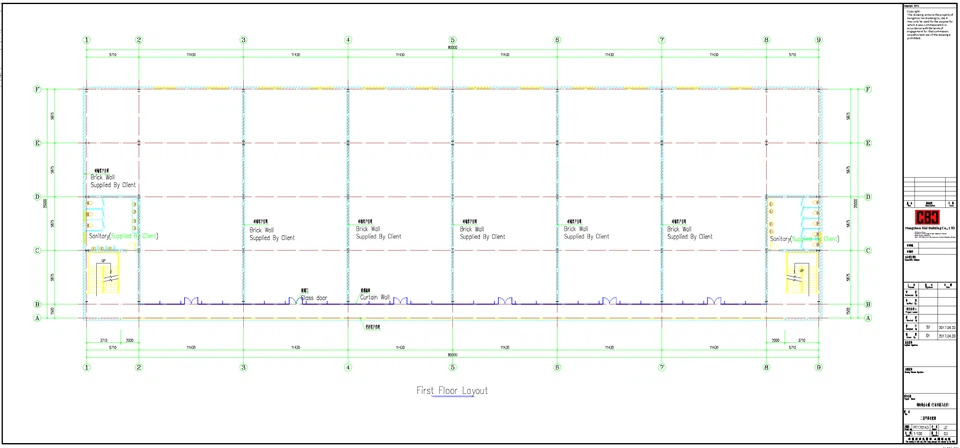

P3: ¿Cuál es el diseño de la rejilla de columnas y los principales componentes de acero (columnas, vigas) del edificio de oficinas?

A3: La rejilla de la columna y los componentes principales de acero se diseñan de acuerdo con la combinación de luz y los requisitos funcionales, específicamente de la siguiente manera:1. Diseño de cuadrícula de columnas:La rejilla de columnas está dispuesta a lo largo de la dirección longitudinal (80 m) de acuerdo con el tramo de 8 secciones, y a lo largo de la dirección ancha (25 m) se divide en 3 tramos: 1,5 m (corredor sur) + 22m (área de oficinas) + 1.5m (lado norte), con un espacio entre columnas de 5,71 m o 11,43 m a lo largo de la dirección longitudinal, asegurando que cada área de oficina independiente y área funcional (escaleras, baños) tenga un límite claro de la cuadrícula de columnas.

2. Columnas de acero:Se adoptan columnas de acero en forma de H-, y el tamaño de la sección se ajusta de acuerdo con el tramo y la carga: la sección de la columna en el área de tramo de 11,43 m (área de oficina central) es H400 × 200 × 8 × 12, y la sección de la columna en el área de tramo de 5,71 m (escaleras y baños en ambos extremos) es H350 × 175 × 7 × 11 (la carga es relativamente pequeña, por lo que la sección se reduce adecuadamente); la altura de la columna es de 4 m por piso y los pies de la columna están diseñados como soportes fijos para mejorar la rigidez lateral de la estructura.

3. Vigas de acero:Se adoptan vigas compuestas CBC, que se componen de vigas de acero y losas de hormigón fundidas-in-in situ (combinadas con una plataforma de acero de 1 mm). El tamaño de la sección de las vigas en el tramo de 11,43 m es H450×200×9×13, y el tamaño de la sección de las vigas en el tramo de 5,71 m es H350×175×7×11; las vigas en el área del corredor (luz de 1,5 m) adoptan H250×125×6×9; Los nodos de conexión de viga-columna adoptan conexiones rígidas (diseño central del sistema CBC) para transferir eficazmente el momento de flexión y la fuerza cortante, asegurando la estabilidad estructural.



P4: ¿Cuál es el diseño del piso, las paredes, los aleros y el techo de pendiente única-?

A4: El diseño de cada componente se combina con requisitos funcionales y de seguridad estructural, específicamente:

1. Cubierta del piso:Se adopta una plataforma de acero CBC de 1 mm de espesor, con concreto C30 moldeado-in-en su lugar (el espesor total de la plataforma del piso es de 120 mm), que puede cumplir con los requisitos de carga de la oficina (mayor o igual a 2,5 kN/m²); La plataforma de acero está conectada con vigas compuestas a través de montantes de corte para realizar el trabajo cooperativo del acero y el hormigón, mejorando la capacidad de carga y la rigidez del piso.

2. Paredes:Todas las paredes externas e internas adoptan ladrillos huecos locales (espesor 200 mm), que están conectados con columnas de acero a través de piezas de conexión de pared (ángulo de acero L50 × 50 × 5) para garantizar la estabilidad de las paredes; el espacio entre las paredes de ladrillo hueco y la estructura de acero se rellena con materiales de aislamiento térmico y acústico para mejorar el rendimiento de aislamiento térmico y acústico de la oficina.

3. Aleros:Los aleros circundantes tienen 0,5 m de ancho y adoptan correas de acero (C120 × 50 × 2,5) y láminas de acero de colores (0,5 mm de espesor); Los aleros están conectados con las vigas del techo y las columnas de acero para formar una estructura integrada, que no sólo desempeña un papel de impermeabilización y protección solar, sino que también mejora la estética general del edificio.

4. Techo de pendiente única-:La pendiente del techo está diseñada con 5 grados (conveniente para el drenaje), adopta correas de acero (C140×60×3.0) dispuestas a intervalos de 1,2 m, y el panel del techo adopta paneles sándwich de acero de color (50 mm de espesor, material de núcleo de EPS) para un buen rendimiento de aislamiento térmico; el techo está inclinado de sur a norte (el lado sur es más alto, el lado norte es más bajo), lo que es compatible con el muro cortina de vidrio del sur y los grandes ventanales de vidrio del norte, y el sistema de drenaje está dispuesto en el alero norte para evitar la acumulación de agua de lluvia.



P5: ¿Cuál es el diseño de las escaleras y baños en el área de luz de 5,71 m en ambos extremos?

A5: Las escaleras y baños en el área de 5,71 m de luz en ambos extremos están diseñados en combinación con el sistema de estructura de acero CBC para garantizar seguridad y practicidad:

1. Escaleras: Se adoptan escaleras de hormigón armado, con un ancho de 1,2 m, una altura de escalón de 150 mm y un ancho de escalón de 300 mm; la losa de la escalera se apoya en las vigas compuestas CBC y la barandilla de la escalera está hecha de tubos de acero galvanizado (φ50 × 3,0) conectados con la losa de la escalera y las columnas de acero para garantizar la estabilidad.

2. Inodoros: el piso está hecho de plataforma de acero CBC + concreto-in-fundido en el lugar, y se coloca una capa impermeable (revestimiento impermeable de poliuretano, espesor 1,5 mm) sobre la superficie para evitar fugas de agua; las paredes del baño son ladrillos huecos locales (espesor 100 mm) como partición, y los accesorios del baño (lavabos, inodoros) están fijados al piso de concreto; la parte superior del inodoro está equipada con extractores de aire y los tubos de escape están dispuestos a lo largo de las columnas de acero para evitar afectar la apariencia del edificio.



P6: ¿Qué cálculos de carga se consideran en el diseño estructural del edificio de oficinas?

R6: Combinado con la ubicación de Port Moresby (clima marino cálido y húmedo, actividad sísmica moderada, tifones ocasionales) y el uso del edificio de oficinas, se consideran los siguientes cálculos de carga en el diseño estructural:

1. Carga muerta:Incluyendo el peso de los componentes de la estructura de acero (columnas, vigas, cubierta de acero), piso de concreto moldeado-in- sitio, paredes de ladrillo hueco, paneles de techo, aleros, escaleras, baños y otras cargas permanentes;

2. Carga viva:Incluyendo la carga viva del área de oficinas (mayor o igual a 2,5 kN/m²), la carga viva del corredor (mayor o igual a 3,0 kN/m²), la carga viva de las escaleras (mayor o igual a 3,5 kN/m²) y la carga viva del techo (mayor o igual a 0,5 kN/m²);

3. Carga de viento:Según el código de construcción local de Papúa Nueva Guinea, la presión básica del viento en Port Moresby es de 0,75 kPa, y la carga del viento se calcula de acuerdo con la altura del edificio (4 m por piso) y el coeficiente de forma (considerando la influencia de los muros cortina de vidrio y los aleros), y se toman medidas-resistentes al viento (arriostramientos laterales, nodos rígidos) para garantizar la estabilidad estructural;

4. Carga sísmica:Port Moresby está ubicado en una zona sísmica moderada, la intensidad sísmica está diseñada de acuerdo con 7 grados y la buena ductilidad y desempeño sísmico del sistema de estructura de acero CBC se utilizan para reducir el impacto de los terremotos;

5. Otras cargas:Incluyendo la carga de presión del viento del muro cortina de vidrio y las grandes ventanas de vidrio, la carga de estrés térmico causada por los cambios de temperatura (adaptados por nodos flexibles) y la carga de personal de mantenimiento en el techo.



P7: ¿Cómo garantizar la estabilidad estructural y la seguridad del edificio de oficinas?

A7: Se adoptan múltiples medidas en el diseño estructural para garantizar la estabilidad y seguridad general del edificio:

1. Mejora de la rigidez lateral:Los pies de las columnas están diseñados como soportes fijos y los nodos de conexión de las vigas-columnas adoptan conexiones rígidas para formar un sistema de marco estable; Se colocan refuerzos horizontales en las direcciones longitudinal y transversal del edificio (dispuestos en las escaleras en ambos extremos y en el área central de la oficina) para resistir la carga del viento lateral y la fuerza sísmica.

2. Garantía de resistencia de los componentes:El tamaño de la sección de columnas y vigas de acero se determina mediante un estricto cálculo de carga y verificación estructural, asegurando que la capacidad de carga, la rigidez y la estabilidad de cada componente cumplan con los requisitos de diseño; Los componentes de acero adoptan acero de grado Q355B, que tiene buenas propiedades mecánicas.

3. Seguridad del nodo de conexión:Los nodos de conexión rígidos de las vigas-columnas y los nodos de conexión de componentes de acero y no-componentes de acero (paredes de ladrillos huecos, plataformas de acero, escaleras) están diseñados de acuerdo con las especificaciones del sistema CBC, y se utilizan pernos y soldaduras de alta-resistencia para la conexión para garantizar nodos firmes y confiables.

4. Adaptabilidad a cargas especiales:El muro cortina de vidrio y las grandes ventanas de vidrio están equipados con piezas de conexión anti-viento y anti-sísmicas para evitar daños causados ​​por tifones y terremotos; el techo de una sola pendiente-está diseñado con una pendiente razonable y un sistema de drenaje para evitar la acumulación de agua de lluvia y el colapso del techo; Los componentes de acero están galvanizados para resistir la corrosión en el clima marino cálido y húmedo, lo que extiende la vida útil de la estructura.

5. Estabilidad del suelo:El trabajo cooperativo de la plataforma de acero CBC y el concreto-in-moldeado in situ mejora la rigidez y la integridad del piso, evitando vibraciones y deformaciones durante el uso.



P8: ¿Cuáles son los puntos clave del diseño estructural del muro cortina de vidrio y los grandes ventanales?

R8: El muro cortina de vidrio (muro sur) y los grandes ventanales de vidrio (muro norte) son componentes clave que afectan la seguridad estructural y el efecto de uso del edificio, y su diseño estructural se centra en los siguientes puntos:

1. Diseño de conexión:El muro cortina de vidrio está conectado con las columnas y vigas de acero a través de perfiles de aleación de aluminio y pernos de alta-resistencia, y los nodos de conexión están diseñados como conexiones flexibles para adaptarse a la deformación de la estructura de acero bajo cargas de viento y cargas sísmicas, evitando la rotura del vidrio; las grandes ventanas de vidrio se fijan a los marcos de acero (soldados a las columnas y vigas de acero) con tiras de sellado impermeables para garantizar una conexión firme y un rendimiento a prueba de agua.

2. Selección de vidrio:Se adopta vidrio hueco templado (6 mm+12A+6 mm), que tiene buena resistencia al impacto, aislamiento térmico y aislamiento acústico, se adapta al clima cálido y húmedo de Port Moresby y garantiza la comodidad de la oficina; el espesor del vidrio se determina de acuerdo con el cálculo de la carga de viento para evitar daños al vidrio causados ​​por vientos fuertes.

3. Resistencia al viento y resistencia sísmica:El muro cortina de vidrio y los grandes ventanales de vidrio se verifican de acuerdo con la carga de viento local y la carga sísmica, y el tamaño de la sección de los perfiles y pernos de conexión se optimiza para garantizar que puedan resistir la velocidad máxima del viento y la intensidad sísmica en Port Moresby; el espacio entre el vidrio y la estructura de acero se llena con sellador elástico para absorber la deformación estructural.



P9: ¿El edificio de oficinas diseñado es aplicable al mercado filipino y qué ajustes se necesitan?

R9: El edificio de oficinas diseñado es básicamente aplicable al mercado filipino, pero se necesitan ajustes según el clima local, los códigos de construcción y la demanda del mercado, específicamente:

1. Análisis de aplicabilidad: Filipinas tiene un clima marino cálido y húmedo, tifones frecuentes y actividad sísmica moderada, similar a Port Moresby; El peso ligero, la rápida velocidad de construcción y la buena resistencia a la corrosión del sistema de estructura de acero CBC están en línea con la demanda de edificios de oficinas del mercado filipino; la división funcional (oficinas independientes, escaleras, aseos, pasillo) también es coherente con las necesidades de uso de los edificios de oficinas filipinos.

2. Ajustes correspondientes:

a) Ajuste de la carga de viento:Filipinas (especialmente Manila) tiene una presión básica del viento más alta (0,8-0,9 kPa) que Port Moresby, por lo que es necesario aumentar el tamaño de la sección de las columnas de acero, vigas y correas del techo (por ejemplo, ajustando las columnas H400×200×8×12 a H450×220×9×14) para mejorar la resistencia al viento; Se aumenta el número de arriostramientos horizontales para mejorar la rigidez lateral.

b) Ajuste de la resistencia a la corrosión:El clima marino en Filipinas es más húmedo y corrosivo, por lo que los componentes de acero deben adoptar galvanización en caliente-+ revestimiento de pintura (doble tratamiento anti-corrosión) en lugar de galvanización simple; la tira de sellado de muro cortina de vidrio adopta un sellador de silicona resistente a la corrosión-para prolongar la vida útil.

c) Ajuste del código de construcción:Implementar estrictamente el Código Nacional de Construcción de Filipinas (PNBC 2015), aumentar la intensidad del diseño sísmico a 7,5 grados y optimizar el diseño de los nodos de vigas-columnas para mejorar el rendimiento sísmico.

d) Ajuste funcional:De acuerdo con la demanda de edificios de oficinas del mercado filipino, se puede aumentar adecuadamente el número de baños y se pueden agregar plataformas de aire acondicionado en la pared norte (combinadas con grandes ventanas de vidrio) para satisfacer las necesidades de refrigeración del clima cálido.



P10: ¿Cuál es la aplicabilidad del edificio de oficinas diseñado en los mercados de Chile y Perú, y qué ajustes se requieren?

R10: Chile y Perú están ubicados en el cinturón sísmico del Pacífico, con fuertes terremotos frecuentes y climas diversos (costero cálido y húmedo, interior árido), por lo que el diseño debe ajustarse significativamente para adaptarse al mercado local:

1. Análisis de aplicabilidad: La buena ductilidad y desempeño sísmico del sistema de estructura de acero CBC son adecuados para las áreas de alta intensidad sísmica de Chile y Perú; la rápida velocidad de construcción puede satisfacer la demanda local de una construcción eficiente; La división funcional flexible puede adaptarse a las diferentes necesidades de uso de la oficina.

2. Ajustes correspondientes:

a) Ajuste de diseño sísmico:Chile y Perú tienen una alta intensidad sísmica (8-9 grados), por lo que es necesario optimizar el sistema estructural: agregar refuerzos sísmicos verticales, adoptar -vigas disipadoras de energía-nodos de columnas para absorber la energía sísmica; aumentar el tamaño de la sección de columnas y vigas de acero y utilizar acero de alta-resistencia (Q420B) para mejorar la capacidad de carga sísmica; la conexión entre las paredes de ladrillo hueco y las columnas de acero se cambia a una conexión flexible (usando almohadillas de goma que absorben los impactos) para evitar el colapso de las paredes durante los terremotos.

b) Ajuste de adaptación al clima:Para las zonas costeras (por ejemplo, Lima, Perú), los componentes de acero adoptan un doble tratamiento anticorrosión (galvanización en caliente-+ revestimiento de pintura) para resistir la corrosión marina; Para zonas áridas del interior (por ejemplo, Santiago, Chile), se mejora el rendimiento de aislamiento térmico del techo y las paredes (utilizando paneles sándwich de EPS de 75 mm de espesor para el techo) para adaptarse a las grandes diferencias de temperatura diurnas y nocturnas.

c) Ajuste de la carga de viento:Las zonas costeras de Chile y Perú tienen fuertes vientos marinos, por lo que la presión básica del viento se ajusta a 0,85 kPa, los aleros se acortan a 0,3 m (para reducir la resistencia al viento) y el muro cortina de vidrio adopta un vidrio hueco templado más grueso (8 mm+12A+8 mm) para mejorar la resistencia al viento.

d) Ajuste de materiales:Utilice especificaciones locales comunes de ladrillos huecos para reducir los costos de transporte de materiales; La plataforma de acero se puede ajustar a 1,2 mm de espesor para mejorar la estabilidad del piso de acuerdo con los hábitos de construcción locales.

P11: ¿Qué tan aplicable es el edificio de oficinas diseñado al mercado de Tonga y qué ajustes son necesarios?

R11: Tonga es un país insular del Pacífico con un clima marino cálido y húmedo, tifones frecuentes y actividad sísmica moderada. El edificio de oficinas diseñado tiene cierta aplicabilidad, pero necesita ajustes específicos para resistir los tifones:

1. Análisis de aplicabilidad: El peso ligero del sistema de estructura de acero CBC es adecuado para las condiciones geológicas de la isla de Tonga (reduciendo la carga de los cimientos); la rápida velocidad de construcción puede adaptarse a las necesidades de construcción de infraestructura y reconstrucción posteriores al desastre de Tonga; la división funcional es sencilla y práctica, acorde con las necesidades de uso de los edificios de oficinas de Tonga.

2. Ajustes correspondientes:

a) Mejora de la resistencia a tifones:Tonga es azotada con frecuencia por fuertes tifones (presión básica del viento de 1,0 kPa), por lo que se refuerza el diseño estructural de resistencia al viento: aumentar el número de refuerzos horizontales y verticales para formar un sistema de marco más estable; los nodos de conexión de vigas-columnas adoptan conexiones rígidas reforzadas (agregando placas de refuerzo); el espacio entre las correas del techo se reduce a 1,0 m y el panel del techo se fija con tornillos autorroscantes anti-tifón- (con juntas impermeables) para evitar daños al techo; el muro cortina de vidrio y las grandes ventanas de vidrio se reemplazan con vidrio-resistente a impactos (10 mm+12A+10mm) y se equipan con contraventanas anti-tifones.

b) Ajuste de cimentación:El suelo de la isla de Tonga es principalmente suelo de coral con poca capacidad de carga, por lo que los cimientos adoptan cimientos de pilotes (pilones de concreto) en lugar de cimientos de tiras para mejorar la estabilidad de los cimientos, y los pies de las columnas están reforzados para adaptarse al asentamiento desigual de los cimientos.

c) Ajuste de la resistencia a la corrosión:El clima marino de Tonga es altamente corrosivo, por lo que los componentes de acero adoptan galvanizado en caliente-+ revestimiento de pintura de fluorocarbono (alta resistencia a la corrosión); Las paredes de ladrillo hueco están tratadas con un revestimiento anticorrosión en la superficie para evitar la humedad y la corrosión.

d) Ajuste funcional:Simplificar el muro cortina de vidrio (reducir el área de vidrio) y aumentar el área de los muros sólidos para mejorar la resistencia a los tifones; agregar dispositivos de recolección de agua de lluvia en el techo para adaptarse al problema de escasez de agua de Tonga.



P12: ¿Cuál es la aplicabilidad del edificio de oficinas diseñado en el mercado sudafricano y qué ajustes se requieren?

R12: Sudáfrica tiene climas diversos (clima marino templado en el sur, clima cálido y seco en el norte), actividad sísmica moderada y tecnología madura de construcción de estructuras de acero. El edificio de oficinas diseñado es altamente aplicable y sólo se necesitan ajustes menores:

1. Análisis de aplicabilidad: La rentabilidad-del sistema de estructura de acero CBC y su rápida velocidad de construcción están en línea con la demanda del mercado sudafricano de edificios de oficinas; la división funcional flexible puede adaptarse a las necesidades de uso de diferentes empresas; la compatibilidad con ladrillos huecos locales y otros materiales puede reducir los costos de construcción.

2. Ajustes correspondientes:

a) Ajuste de adaptación al clima:Para la zona de clima marino templado del sur (por ejemplo, Ciudad del Cabo), se mejora el rendimiento del aislamiento térmico de las paredes y el techo (utilizando paneles sándwich de EPS de 75 mm de espesor para el techo y añadiendo algodón aislante térmico en las paredes de ladrillo hueco) para adaptarse al clima fresco y lluvioso; Para la zona de clima cálido y seco del norte (por ejemplo, Johannesburgo), el muro cortina de vidrio adopta vidrio hueco de baja-emisividad (Low-E) para reducir la radiación solar y mejorar el confort térmico interior.

b) Ajuste sísmico:La intensidad sísmica de Sudáfrica es de 6 a 7 grados (menor que la de Port Moresby), por lo que el tamaño de la sección de las columnas y vigas de acero se puede reducir adecuadamente (por ejemplo, ajustando columnas H400×200×8×12 a H350×175×7×11) para reducir costos; el número de arriostramientos horizontales se reduce de acuerdo con las especificaciones sísmicas locales.

c) Ajuste de materiales:Utilice componentes de acero estándar sudafricanos y ladrillos huecos para cumplir con los requisitos del código de construcción local; La plataforma de acero se puede ajustar a un espesor de 0,9 mm (cumpliendo con los requisitos de carga locales) para reducir costos.

d) Ajuste funcional:Añadir paneles solares en el techo de una sola pendiente-para adaptarse a los abundantes recursos de energía solar de Sudáfrica y reducir el consumo de energía; aumentar el ancho del corredor sur a 2,0 m para adaptarse a los hábitos de uso de las oficinas locales.



P13: ¿El edificio de oficinas diseñado es aplicable al mercado indonesio y qué ajustes son necesarios?

R13: Indonesia es un país del sudeste asiático con un clima tropical cálido y húmedo, frecuentes tifones y terremotos y una gran demanda de edificios de oficinas. El edificio de oficinas diseñado es básicamente aplicable pero necesita ajustes integrales para las condiciones climáticas y sísmicas:

1. Análisis de aplicabilidad: El peso liviano, la rápida velocidad de construcción y la buena resistencia a la corrosión del sistema de estructura de acero CBC son adecuados para el clima marino tropical de Indonesia; la división funcional (oficinas independientes, escaleras, baños) es coherente con las necesidades de uso de los edificios de oficinas de Indonesia; la compatibilidad con los ladrillos huecos locales puede reducir los costes de material.

2. Ajustes correspondientes:

a) Doble protección sísmica y contra tifones:Indonesia está ubicada en el cinturón sísmico del Pacífico (intensidad sísmica de 7,5-8 grados) y es azotada con frecuencia por tifones (presión básica del viento de 0,9 kPa), por lo que el diseño estructural está optimizado: adoptar una estructura de soporte-para mejorar la rigidez lateral y la resistencia sísmica; aumentar el tamaño de la sección de columnas y vigas de acero y utilizar nodos-disipadores de energía para absorber la energía sísmica; el techo se cambia a una pendiente suave (3 grados) para reducir la resistencia al viento y el panel del techo se fija con tornillos anti-tifón; el muro cortina de vidrio se reemplaza con vidrio-resistente a impactos y se equipa con deflectores resistentes al viento.

b) Ajuste de la resistencia a la corrosión:El clima marino tropical de Indonesia es muy húmedo y corrosivo, por lo que los componentes de acero adoptan galvanizado en caliente-+ revestimiento de pintura de fluorocarbono; las paredes de ladrillo hueco están tratadas con materiales-a prueba de humedad y anti-corrosión para evitar el moho y la corrosión; La tira de sellado de muro cortina de vidrio adopta un sellador de silicona resistente a altas-temperaturas y a la corrosión-.

c) Ajuste de adaptación al clima:Mejorar el rendimiento de ventilación y disipación de calor del edificio: agregar rejillas de ventilación en la pared norte (combinadas con grandes ventanas de vidrio) para promover la circulación del aire; el techo adopta paneles sándwich de acero de color con aislamiento térmico-(75 mm de espesor) para reducir la temperatura interior; El muro cortina de vidrio adopta vidrio hueco Low-E para bloquear la radiación solar.

d) Ajuste funcional y material:De acuerdo con los hábitos de las oficinas de Indonesia, aumentar el número de salas de reuniones en el área intermedia de la oficina (fusionar dos áreas de 11,43 m de luz); utilizar ladrillos huecos y materiales de acero locales de Indonesia para reducir los costos de transporte; agregar-instalaciones contra incendios (hidrantes de incendio, rociadores contra incendios) de acuerdo con los códigos de protección contra incendios de Indonesia para mejorar la seguridad contra incendios.



P14: ¿Cuáles son las principales ventajas del edificio de oficinas con estructura de acero diseñado por CBC y su adaptabilidad general a diversos mercados?

A14:1. Ventajas principales:El edificio de oficinas diseñado toma como núcleo el sistema de estructura de acero CBC, con las ventajas de una división espacial flexible, peso ligero, alta resistencia, velocidad de construcción rápida, buena compatibilidad con materiales locales y gran adaptabilidad a diferentes climas y condiciones geológicas; el diseño funcional (oficinas independientes, escaleras, baños, pasillos) es simple y práctico, lo que puede satisfacer las necesidades de uso básico de los edificios de oficinas en diversos mercados; el diseño estructural es científico y razonable, garantizando seguridad y durabilidad.

2. Adaptabilidad general: El edificio es muy aplicable a Port Moresby (prototipo de diseño), Sudáfrica (ajustes menores) y Filipinas (ajustes parciales); tiene cierta aplicabilidad en Tonga (Chile) y Perú (Indonesia), pero necesita ajustes específicos según la intensidad sísmica local, la carga del viento, las condiciones climáticas, los códigos de construcción y la demanda del mercado (centrándose en la resistencia sísmica, la resistencia a los tifones, la resistencia a la corrosión y la adaptación al clima); Después de los ajustes correspondientes, puede cumplir plenamente con los requisitos de uso de los edificios de oficinas en varios mercados y tiene un buen valor de promoción en el mercado.
