Análisis de fuerza estructural, lista de materiales e informe de adaptabilidad del mercado global del almacén de estructura de acero de 5 pisos de CBC

Análisis de fuerza estructural, lista de materiales e informe de adaptabilidad del mercado global del almacén de estructura de acero de 5 pisos de CBC

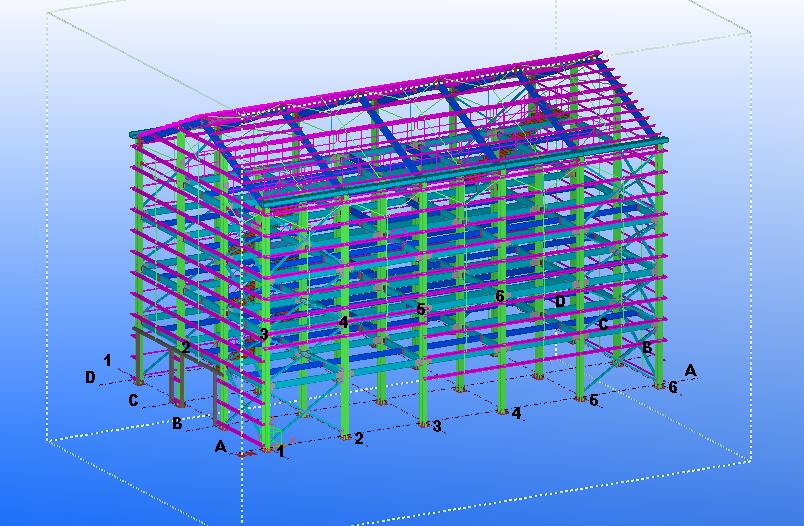

Este proyecto es un almacén personalizado con estructura de acero de cinco-pisos completado por CBC Company para clientes de Nueva Caledonia en 2017. Las dimensiones totales del edificio son 22,4 m de largo, 12,24 m de ancho y 11,55 m de altura total. La distribución de la altura del piso es de 3 m (1er piso) + 2.5m (2do piso) + 2.5m (3er piso) + 2.5m (4to piso) + 1.05m (5to piso). Toda la estructura cumple con los estándares locales europeos aplicables, con una velocidad de viento diseñada de 270 km/h y una carga sísmica de 8 grados. El proyecto está equipado con un elevador de carga de 5 toneladas y una escalera de estructura de acero, adoptando tecnología estándar de ensamblaje de estructura de acero prefabricada. Todos los materiales de construcción se empaquetan y envían en 4 juegos de contenedores cúbicos de 40 pies de alto, y el costo FOB Ningbo es de aproximadamente 100.000 dólares estadounidenses, el consumo total de acero es de aproximadamente 65 toneladas, el área de los paneles del techo es de 310 metros cuadrados y el área de los paneles de las paredes es de 680 metros cuadrados.







2.1 Parámetros de carga de diseño básicos

La estructura está diseñada basándose en los estándares europeos de estructuras de acero, considerando tres condiciones de carga principales: carga muerta estática, carga de viento extremo y carga sísmica, logrando el objetivo de seguridad estructural de "sin daños bajo cargas menores, reparable bajo cargas moderadas y sin colapso bajo cargas extremas". Los parámetros clave de diseño son los siguientes: velocidad extrema del viento diseñada de 270 kph (75 m/s), fortificación sísmica de 8-grados (correspondiente a una aceleración sísmica básica de 0,2 g), adecuada para vientos fuertes y áreas costeras de alto-riesgo sísmico.



2.2 Análisis de tensiones de los principales componentes estructurales

2.2.1 Columna de acero (H300×250×6×10 mm)

Como principal componente de carga vertical-del almacén de cinco-pisos, la columna de acero en forma de H-soporta la carga muerta de la superestructura, la carga viva del piso y el componente vertical de la carga del viento. El diseño de brida engrosada (10 mm) y alma (6 mm) mejora significativamente la resistencia a la compresión axial y la resistencia a la flexión de la columna. Bajo una carga sísmica de 8 grados y una carga de viento extremo de 270 km/h, la columna de acero mantiene una capacidad de carga vertical estable, resiste eficazmente la fuerza de corte lateral y el momento de flexión generado por cargas horizontales y evita el desplazamiento lateral estructural y la inestabilidad general. El diseño estructural sigue el principio de "columna fuerte y viga débil", asegurando que las columnas no fallen antes que las vigas en condiciones de trabajo extremas, lo que mejora la resistencia sísmica general de la estructura.



2.2.2 Viga de piso (H300×150×6×8 mm)

La viga de soporte del piso adopta una sección de acero H300×150×6×8, que asume la carga viva del piso y transfiere las cargas verticales a las columnas de acero. El diseño optimizado de la sección equilibra el peso propio-y la capacidad de carga, cumpliendo con los requisitos de carga-de almacenamiento en almacenes de varios-pisos. Bajo excitación sísmica, la viga del piso se coordina con el marco general para consumir energía sísmica a través de una ligera deformación elástica. El diseño del espesor del alma y del ala resiste eficazmente el esfuerzo cortante local y la deformación por flexión, evitando la deformación local del piso y el daño estructural en condiciones de servicio a largo plazo y de carga extrema.



2.2.3 Viga del techo (H300×150×6×8 mm)

La viga del techo comparte la misma especificación de sección que la viga del piso, soportando principalmente la carga muerta del techo, la succión y la presión del viento. Frente a la velocidad extrema del viento de 270 km/h, la viga del techo forma un marco de techo integral estable con correas tipo Z-. La estructura de la sección resiste eficazmente la vibración inducida por el viento-y los esfuerzos locales de tracción y compresión, evita que el panel del techo y las correas se desprendan y garantiza la estabilidad general del sistema de cerramiento del techo en condiciones de viento extremadamente fuertes.





2.3 Análisis de tensión del cerramiento y estructura auxiliar

Los paneles de techo y pared adoptan paneles individuales de acero de color de 0,5 mm, combinados con correas Z160×60×20×2,0 mm. Las correas tipo Z-tienen una excelente rigidez lateral y estabilidad general, lo que puede dispersar eficazmente la carga del viento en la superficie del recinto y transferir cargas locales a la estructura del marco principal. El elevador de carga de 5 toneladas y la escalera de acero están tensados ​​de forma independiente y conectados con el marco principal a través de nodos flexibles, lo que evita la concentración de estrés local de la estructura principal causada por la operación del equipo y la carga de peatones, y mejora la coordinación estructural general y la redundancia de seguridad.



2.4 Características generales de tensión estructural

Toda la estructura adopta un sistema de marco rígido, con vías claras de transmisión de fuerza. La estructura principal de acero soporta cargas principales verticales y horizontales, y el sistema de cerramiento de correas dispersa las cargas extremas locales. Bajo la acción dual de un fuerte viento de 270 km/h y un terremoto de 8-grados, la estructura tiene buena ductilidad y capacidad de disipación de energía, sin desplazamiento estructural excesivo ni concentración de tensión, y cumple plenamente con los requisitos de seguridad de las normas de construcción europeas para áreas costeras meteorológicas y sísmicas de alto riesgo.







Número de serie	Nombre del material	Especificación	Consumo detallado	Observaciones
1	Columna de acero	H300×250×6×10mm	Calculado en base al consumo total de acero, que representa el 42% del volumen total de acero (alrededor de 27,3 toneladas)	Componente principal de soporte de carga vertical-
2	Viga de soporte de piso	H300×150×6×8mm	Representa el 33% del volumen total de acero (alrededor de 21,45 toneladas)	Estructura de soporte de carga de piso-multicapa-
3	Viga del marco del techo	H300×150×6×8mm	Incluido en el consumo de sección de viga de piso, diseño global combinado	Fuerza integral del techo-estructura de soporte
4	Correas para techos y paredes	Z160×60×20×2,0 mm	Representa el 20% del volumen total de acero (alrededor de 13 toneladas)	Transmisión y fijación de fuerza del recinto.
5	Piezas auxiliares de acero	Placas de conexión, pernos, soportes, etc.	Representa el 5% del volumen total de acero (alrededor de 3,25 toneladas)	Conexión estructural y refuerzo.
6	Panel de acero del color del techo	Placa de acero de un solo color de 0,5 mm.	310 ㎡	Cerramiento e impermeabilización de tejados.
7	Panel de acero del color de la pared	Placa de acero de un solo color de 0,5 mm.	680 ㎡	Cerramiento periférico del edificio
8	Elevador de carga de 5 toneladas	Tipo de combinación de estructura de acero personalizada	1 juego	Transporte logístico vertical de almacén.
9	Escalera de estructura de acero	Escalera integral prefabricada de acero	1 juego	Paso peatonal para cada piso.
10	Embalaje y envío general	Contenedor de cubo alto de 40 pies	4 juegos	Embalaje integrado de todos los materiales.

Costo total de materiales: FOB Ningbo 100.000 dólares estadounidenses;Consumo total de acero: Aproximadamente 65 toneladas







Los mercados objetivo incluyen Tonga, Papua Nueva Guinea (PNG), Chile y Filipinas. Todas las regiones son zonas costeras con frecuentes condiciones climáticas extremas y alta actividad sísmica. Este almacén está diseñado con resistencia a vientos extremos de 270kph y resistencia sísmica de 8-grados, cumpliendo con los estándares europeos, y tiene alta adaptabilidad a zonas costeras de alto riesgo. El análisis detallado de adaptabilidad regional es el siguiente:



4.1 Mercado de Tonga

Tonga está situada en el cinturón sísmico y de tifones del Pacífico Sur, con frecuentes ciclones tropicales, vientos con velocidades extremas de hasta 260 a 280 km/h y frecuentes terremotos poco profundos, y pertenece a zonas con fuertes vientos y alto riesgo sísmico. La resistencia al viento de 270 km/h y el diseño sísmico de 8-grados de este almacén se adaptan perfectamente a las condiciones meteorológicas y geológicas locales de Tonga. El diseño estándar europeo es reconocido y aceptado por los departamentos locales de supervisión de la construcción. La estructura de acero prefabricada tiene un ciclo de construcción corto y una gran adaptabilidad en el sitio, lo que es adecuado para la atrasada capacidad de construcción local de Tonga. El consumo de acero convencional y la estructura liviana del gabinete pueden reducir efectivamente los costos de transporte y construcción, con una aplicabilidad en el mercado extremadamente alta.



4.2 Mercado de Papúa Nueva Guinea

PNG es un país insular costero con frecuentes vientos fuertes y actividad sísmica. El código de construcción local PNGS-1001-1982 estipula que la velocidad del viento de diseño para edificios con un período de retorno de 50 años no es inferior a 240 km/h. El diseño del proyecto con resistencia al viento de 270 km/h supera los requisitos estándar locales, y el diseño sísmico de 8 grados satisface las necesidades locales de fortificación altamente sísmica. Los almacenes industriales y logísticos locales están dominados por estructuras de acero prefabricadas, con bajos requisitos de decoración de edificios y un alto reconocimiento de las estructuras de acero estándar europeas. El embalaje de contenedores estandarizado y el modo de prefabricación integrada del proyecto son altamente compatibles con la demanda de materiales de construcción importados de PNG, con una adaptabilidad estable al mercado.





4.3 Mercado chileno

Chile está ubicado en el cinturón sísmico del Pacífico, con actividades sísmicas extremadamente frecuentes y fuertes vientos costeros. La norma local vigente NCh 432:2025 regula el diseño de cargas de viento para edificios. Las zonas costeras de Chile tienen una alta presión básica del viento y el diseño del proyecto con una resistencia al viento de 270 km/h cumple con los requisitos de carga de viento de la mayoría de las zonas costeras de Chile. El diseño sísmico de 8-grados se adapta al alto estándar de fortificación sísmica de Chile. Los estándares europeos de estructuras de acero son altamente compatibles con los códigos de construcción locales de Chile. Sin embargo, Chile tiene requisitos estrictos para la resistencia a la corrosión de los edificios debido a la erosión costera por niebla salina a largo plazo. El panel único original de acero de color de 0,5 mm necesita una mejora anticorrosión específica-para adaptarse al entorno de servicio local a largo plazo.



4.4 Mercado de Filipinas

Filipinas es un país típico-propenso a los tifones, regido por el código de construcción NSCP 2015. La velocidad del viento de diseño para edificios costeros con un período de retorno de 100-años es mayor o igual a 250 kph, y el país pertenece a áreas de riesgo sísmico medio-alto. La resistencia al viento de 270 km/h y el diseño sísmico de 8 grados del proyecto cumplen y superan plenamente los estándares de diseño locales. Los almacenes industriales y logísticos locales tienen una gran demanda de estructuras prefabricadas de acero ligeras. El diseño estandarizado, el transporte en contenedores y las ventajas de costos del proyecto son muy adecuados para el mercado filipino. Sin embargo, la competencia en el mercado local es feroz y existen ciertas presiones de costos y desafíos localizados de materiales alternativos.







Mercado objetivo	Ventajas del mercado	Desventajas del mercado	Nivel de consumo de acero	Evaluación de adaptabilidad regional
Tonga	1. 270la resistencia al viento kph y el diseño sísmico de 8 grados se adaptan completamente al clima extremo local y al entorno sísmico; 2. El diseño estándar europeo goza de pleno reconocimiento local; 3. La estructura prefabricada es adecuada para una capacidad de construcción local insuficiente; 4. Consumo moderado de acero y bajo costo de transporte.	1. Pequeña escala del mercado local y demanda limitada de grandes almacenes; 2. Transporte remoto con ciclo de entrega largo; 3. Estructura única de la demanda industrial local.	Medio (65 toneladas de consumo total de acero). Más alto que los simples almacenes locales de acero liviano, más bajo que los edificios industriales de acero pesado, con una relación óptima de costos de seguridad-.	Excelente
Papúa Nueva Guinea	1. El diseño sísmico y eólico supera los requisitos estándar PNGS locales con alta redundancia de seguridad; 2. El mercado local tiene un alto reconocimiento de las estructuras de acero prefabricadas estándar europeas; 3. El embalaje en contenedores coincide con el modo logístico de materiales de construcción importados localmente; 4. Adecuado para la demanda local de construcción de instalaciones industriales y de almacenamiento.	1. La infraestructura local está atrasada, lo que aumenta-la dificultad de instalación en el sitio; 2. Estricta inspección del despacho de aduanas para materiales de acero importados; 3. La tecnología de construcción anticorrosión local-es insuficiente.	Mediano (65 toneladas). En consonancia con el nivel de consumo de acero de los principales almacenes de acero de varios-pisos de las zonas industriales costeras de PNG, no se produce un desperdicio excesivo de material.	Excelente
Chile	1. El diseño de resistencia sísmica y al viento cumple con los requisitos estándar locales NCh; 2. El sistema estándar europeo es altamente compatible con los códigos locales; 3. La estructura estable cumple-los requisitos de servicio a largo plazo de los edificios industriales costeros.	1. El ambiente costero con niebla salina requiere un tratamiento anticorrosión adicional-, lo que aumenta el costo general; 2. Las normas locales de certificación de materiales de construcción son estrictas y tienen un ciclo de aprobación largo; 3. Los productos locales de estructuras de acero pesado tienen ventajas competitivas.	Mediano (65 toneladas). Ligeramente inferior al consumo promedio de acero de los almacenes locales de acero mejorado anticorrosión, con una ventaja de costos después de la actualización anticorrosión.	Bueno (necesita optimización anticorrosión-parcial)
Filipinas	1. El rendimiento eólico y sísmico supera los estándares locales NSCP 2015, adaptándose al entorno de tifones frecuentes; 2. El diseño prefabricado estandarizado satisface la demanda del mercado a gran-escala; 3. El bajo costo FOB tiene una fuerte competitividad en el mercado; 4. La estructura de varios-pisos ahorra recursos de tierra y se adapta a la planificación del parque industrial local.	1. Competencia feroz en el mercado con productos de estructuras de acero de bajo costo-locales y del Sudeste Asiático; 2. El mercado local-de gama baja tiene poca aceptación de diseños sísmicos y eólicos de alto-estándar; 3. La congestión logística estacional afecta la eficiencia de las entregas.	Mediano (65 toneladas). Más alto que los almacenes locales de acero liviano-de gama baja, más bajo que los almacenes profesionales de alto estándar-resistentes a tifones-, con rendimiento y costo equilibrados.	Bueno (necesita optimización de costos para el mercado-de gama baja)





Este almacén de estructura de acero de cinco-pisos tiene un sistema de fuerza estructural científico y razonable, con especificaciones de componentes estandarizadas y un consumo general de acero moderado. La resistencia al viento extremo de 270 km/h y el diseño de resistencia sísmica de 8-grados, así como las especificaciones de construcción estándar europeas, lo hacen altamente adaptable a las zonas costeras del Pacífico con fuertes vientos y alto riesgo sísmico. Entre los cuatro mercados objetivo, Tonga y Papúa Nueva Guinea tienen la mayor adaptabilidad integral, con un rendimiento, consumo de acero y demanda del mercado equivalentes. El mercado chileno necesita una optimización anticorrosión específica para adaptarse al entorno costero de niebla salina. El mercado filipino tiene una amplia demanda pero necesita optimización de costos para hacer frente a una competencia feroz. El proyecto general tiene un rendimiento estructural estable, producción y transporte estandarizados y un alto valor de promoción y aplicación en los mercados costeros de Oceanía y el Sudeste Asiático.
