Lista de materiales y diseño estructural de hotel prefabricado de dos pisos para cliente de Brasil

Lista de materiales y diseño estructural de hotel prefabricado de dos pisos para cliente de Brasil

Dimensión central: ancho del edificio=15m (6 m de profundidad de la habitación × 2 + 3m de corredor central), total de 80 habitaciones (40 por piso, 20 por lado), 3 escaleras de acero (dos extremos + centro)
A continuación se proporciona el cálculo del peso de la estructura de acero CBC (Q355/235B, perfil H personalizado/galvanizado en caliente) y la lista completa de materiales, con todo el peso del acero y el consumo total marcados claramente.

Envíeconsulta Chatee ahora

Descargar

Introducción del producto

Lista de materiales y diseño estructural de hotel de dos pisos para un cliente de Brasil

Dimensión central:Ancho del edificio=15m(6 m de profundidad de habitación × 2 + 3 m de corredor central), un total de 80 habitaciones (40 por piso, 20 por lado), 3 escaleras de acero (dos extremos + centro), todas las demás especificaciones espaciales y materiales permanecen sin cambios.

Estructura de acero CBCA continuación se proporciona el cálculo del peso (Q355/235B, perfil H personalizado de la empresa CBC/galvanizado en caliente) y la lista completa de materiales, conTodo el peso del acero y consumo total.marcado claramente.

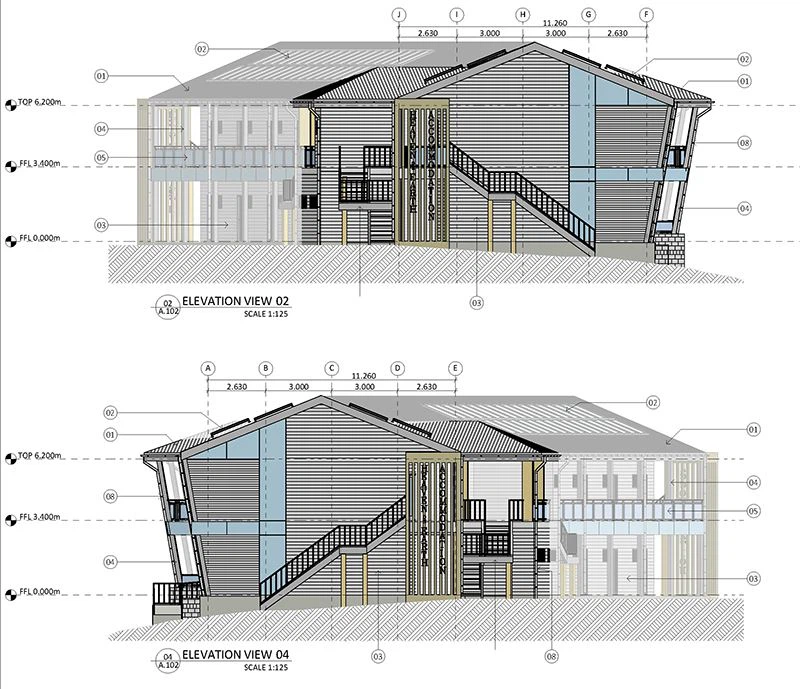

25 09 2023Heaven on Earth Accommodation-1

1. Dimensiones básicas del edificio

Total de pisos: 2 (GF + 1F)

Longitud del edificio: 83 m (20 habitaciones × 4 m/habitación, sin voladizo para el cálculo estructural)

Ancho del edificio: 15 m (6 m de sala D × 2 + 3 m de pasillo W)

Altura del piso: 3m/suelo;

Altura total (sin techo): 6m

Habitación: 4 m (ancho) × 6 m (profundidad) × 3 m (alto) × 80 unidades;

Pasillo: 3 m (ancho) × 83 m (largo) × 3 m (alto) × 2 pisos

Escalera: 3 juegos, 1,2 m (ancho) × 3 m (alto) cada uno, estructura de acero (18 escalones/juego)

25 09 2023Heaven on Earth Accommodation-final04

2. Estructura de acero CBC - Especificaciones completas, cálculo de cantidad y peso

Todos los componentes de acero sonCBC personalizado según los requisitos detallados del proyecto, galvanizado en caliente anti-corrosión (cumple con la norma brasileña NBR), peso calculado por el volumen teórico real y la densidad del acero (7850 kg/m³).

2.1 Estructura central de acero (peso marcado)

Descripción del material	Especificación	Cantidad	Unidad	Peso único	Peso Total	Consumo total (kg)
Columna (haz H-personalizado CBC)	H300×250×9×14, 6m H	576	m	76,15 kg/m	456,9 kg/unidad	43862
Viga de piso (viga H-fabricada por CBC)	H300×200×8×12/H250×150×7×9	662+332	m	56,52/34,93 kg/m		49013
Viga de techo (viga H-fabricada por CBC)	H200×100×5.5×8,15m W	42	Piezas	17,23 kg/m	258,45 kg/unidad	10854.9
Canal de borde del corredor	C120×50×5.5, 83m L	4	Piezas	10,2 kg/m2	846,6 kg/unidad	3386.4
Arriostramiento horizontal (ángulo)	L50×5, corte personalizado	2800	Metros	3,77 kg/m2	-	10556
Arriostramiento vertical (ángulo)	L50×5, corte personalizado	960	Metros	3,77 kg/m2	-	3619.2
Estructura de escalera de acero	Acero personalizado CBC	3	Conjuntos	-	850 kg/juego	2550
Terrazas de acero galvanizado	1 mm, trapezoidal	1245	m²	11,2 kg/m²	-	13944
Placa de conexión	16 mm de espesor, Q235B	1200	Piezas	1,8 kg/unidad	-	2160
Perno de alta-resistencia M20×80	Acero al carbono, galvanizado	4800	Piezas	0,22 kg/unidad	-	1056
Perno de anclaje M24×300	Acero al carbono, galvanizado	384	Piezas	0,85 kg/unidad	-	326.4

2.2 Resumen del peso total de la estructura de acero

Consumo total de acero (marca CBC)=140270 kg ≈ 140,0 toneladas

(Incluyendo todas las vigas/columnas/arriostramientos/cubiertas/escaleras/sujetadores)

25 09 2023Heaven on Earth Accommodation-final3

3. Lista completa de materiales detallada (revisada para 15 m de ancho, todas las cantidades)

3.1 Materiales de paredes y techos

Descripción del material	Especificación	Cantidad	Unidad
Panel AAC (pared externa)	100 mm, 600×2400 mm, ignífugo	2184	m²
Panel AAC (pared interna)	100 mm, 600×2400 mm, insonorizado	3264	m²
Mortero AAC (Instalación)	Mortero de cemento M5	75	m³
Teja de acero de color (techo)	Recubrimiento de PVDF de 0,5 mm	1360	m²
Aislamiento de lana de vidrio (techo)	100 mm, 48 kg/m³, ignífugo	1360	m²
Base impermeable para techo	Película de polietileno de 0,4 mm.	1360	m²
Panel de yeso (techo)	12,5 mm, resistente al fuego-	2656	m²
Quilla de techo galvanizada	U50×19×0.5	5312	Metros
Accesorios de conexión de techo	Acero galvanizado	8000	Piezas

3.2 Accesorios de habitaciones y baños (80 habitaciones, juego completo)

Descripción del material	Especificación	Cantidad	Unidad
Tocador de baño de cerámica	Lavabo + mueble de PVC	80	Conjuntos
Inodoro-de doble descarga-montado en el piso	Cerámica, ahorro-de agua	80	Piezas
Cuarto de baño integrado	2m×2m, vidrio templado+aluminio	80	Conjuntos
ventana del baño	Estructura de aluminio, 60×40 cm, cristal templado.	80	Piezas
Ventana de la habitación	Estructura de aluminio, 2×1,6 m, doble-acristalamiento	80	Piezas
Puerta de madera maciza para habitación	90×210cm, estructura de acero	80	Piezas
Puerta de vidrio para baño	80×210cm, vidrio esmerilado	80	Piezas
Herrajes para puertas de acero inoxidable	Manija + cerradura + bisagra	320	Conjuntos
Pisos de vinilo para habitaciones	2 mm, resistente al desgaste-	1536	m²
Azulejo antideslizante-para baño	600×600 mm, cerámica	320	m²
Azulejo de pared de baño	300×600 mm, cerámica (altura completa)	1024	m²
Adhesivo y lechada para azulejos	Especial baldosas cerámicas	45	m³

3.3 Sistema de plomería (hidráulico completo, agua fría/caliente + drenaje)

Descripción del material	Especificación	Cantidad	Unidad
Tubería de agua fría de PVC	DN20, grado alimentario-	4800	Metros
Tubería de agua caliente de PVC	DN20, resistente al calor-	2400	Metros
Tubo de drenaje de inodoro de PVC	DN110, alta-resistencia	1200	Metros
Tubería de drenaje para fregadero/ducha de PVC	DN50, alta-resistencia	1800	Metros
Accesorios de tubería (DN20/50/110)	Codo/T/acoplamiento/tapa	3600	Piezas
Medidor de agua digital	DN20, estándar brasileño	80	Piezas
Bomba de circulación de agua caliente	1,5kW, 3m³/h	4	Conjuntos
Calentador de agua eléctrico	50 litros, ahorro-de energía	80	Piezas
Membrana impermeable para baño	poliuretano de 1,5 mm	384	m²
Boca de alcantarillado	Hormigón, DN300	6	Piezas
Tira de parada de agua	Goma, para bordes de baño	1280	Metros
Válvula de ángulo/Mezclador de ducha	Acero inoxidable	320	Piezas
Grifo del fregadero	Acero inoxidable, frío/caliente.	80	Piezas

25 09 2023Heaven on Earth Accommodation-final2

3.4 Sistema Eléctrico (Cumple con la NBR 5410 de Brasil)

Descripción del material	Especificación	Cantidad	Unidad
Cable de Cobre (Iluminación)	BV2,5 mm², aislamiento de PVC	19200	Metros
Cable de cobre (alimentación)	BV4mm², aislamiento de PVC	12000	Metros
Cable de cobre (CA)	BV6mm², aislamiento de PVC	7200	Metros
Bandeja de cables de PVC galvanizado	100×50mm	480	Metros
Caja de distribución principal	120A, protección de corriente residual	1	Pedazo
Caja de distribución de sucursales	80A, por habitación	80	Piezas
Interruptor de luz unipolar-	16A, plástico	240	Piezas
Toma de corriente de 5 orificios	10A, resistente al agua (baño)	640	Piezas
Foco empotrable LED de 12W	Blanco cálido, empotrado	320	Piezas
Extractor de baño de 8 pulgadas	30W, silencioso	80	Piezas
Aire acondicionado tipo dividido-de 1,5 HP	Inversor, ahorro-de energía	80	Conjuntos
Detector de humo (alarma contra incendios)	Fotoeléctrico	160	Piezas
Luz de emergencia	3 W, con respaldo de batería-	40	Piezas
Disyuntor principal	100A, protección de corriente residual	1	Pedazo
Clips/correas para cables	Nailon/acero	10000	Piezas

3.5 Concreto y refuerzo (losa de piso moldeada-en-lugar)

Descripción del material	Especificación	Cantidad	Unidad
C30 Hormigón premezclado-	Para losa del segundo piso (120 mm)	149.04	m³
Acero de refuerzo HRB400	Φ12@200, para malla de losa	5760	kilos
Alambre de amarre de acero	22# galvanizado	120	kilos
Agente de liberación de hormigón	A base de agua-	20	Litros

3.6 Materiales varios y de acabado

Descripción del material	Especificación	Cantidad	Unidad
Estructura de acero Galvanización en caliente	baño caliente	300	Litros
Pintura interior de pared AAC	pintura látex mate	900	Litros
Pintura exterior de pared AAC	Acrílico-resistente a la intemperie	600	Litros
Sellador de silicona	Resistente a la intemperie-(ventana/puerta)	600	tubos
Relleno para juntas de expansión	Poliuretano	200	Litros
Adhesivo de construcción	Para placa de yeso/quilla	150	Litros

25 09 2023Heaven on Earth Accommodation-final05

4. Notas clave de construcción (Santos, Adaptación de Brasil)

Estructura de acero: Todos los componentes de acero CBC son prefabricados en fábrica, galvanizados para resistencia a la corrosión costera (clima marino de Santos); instalación en-sitio con pernos-de alta resistencia (sin soldadura para el marco principal).

Terrazas de acero y hormigón: Plataforma galvanizada de 1 mm fijada con tornillos autoperforantes (espaciado menor o igual a 300 mm); Curado del concreto C30 Mayor o igual a 7 días, resistencia a la compresión Mayor o igual a 20MPa antes de la aplicación de carga.

Instalación de paneles AAC: Utilice conectores de acero especiales CBC; tolerancia de verticalidad menor o igual a 3 mm/m, tolerancia horizontal menor o igual a 2 mm/m; Selle todas las juntas con sellador de silicona para impermeabilizar el sonido y el agua.

Cumplimiento del eurodiputado: Prueba de presión de plomería (0,6 MPa, 30 minutos sin fugas); cableado eléctrico totalmente compatible conNBR 5410 de Brasil; Todos los artefactos eléctricos con certificación INMETRO.

Techo e impermeabilización: Lana de vidrio de 100 mm para aislamiento térmico (Santos alta temperatura/humedad); base impermeable para techo traslapada Mayor o igual a 150 mm; Impermeabilización de baños testada con inmersión en agua 24h.
