Diseño de edificio modular personalizado para un campamento minero en Indonesia

Diseño de edificio modular personalizado para un campamento minero en Indonesia (sistema de casas de contenedores CBC Flatpack) y análisis de mercado



Este proyecto está personalizado para una gran empresa minera de Indonesia y tiene como objetivo proporcionar edificios modulares para alojamiento en el sitio,-incluidos dos tipos de edificios residenciales: uno para el personal administrativo y el otro para los trabajadores. Basado en el sistema de casas de contenedores Flatpack de CBC, el proyecto adopta un diseño modular estandarizado (2,25 mx 4 m por módulo de contenedor) para facilitar la producción en masa en las fábricas, el transporte a islas remotas en Indonesia y el ensamblaje en el sitio. Los edificios modulares están diseñados con alta resistencia a la intemperie para adaptarse al duro entorno de las islas exteriores de Indonesia. Los requisitos detallados y los esquemas de diseño son los siguientes:

Sistema de casa de contenedores CBC Flatpack: el núcleo del sistema es el módulo de contenedor plano personalizado de 2,25 mx 4 m, que se prefabrica en la fábrica y se puede ensamblar rápidamente en-el sitio. Dos módulos se empalman a lo largo de sus lados largos para formar una habitación de 4,5 mx 4 m (18 metros cuadrados). Ambos tipos de edificios residenciales adoptan el mismo tamaño de módulo, lo que permite la producción en masa, reduce los costos y acorta el período de construcción.





2.1 Edificio de Alojamiento del Personal Directivo

2.1.1 Especificaciones básicas

Cada habitación individual tiene un área de construcción de 18 metros cuadrados (cumpliendo con el requisito de 16-20 metros cuadrados), incluyendo un baño independiente. El número total de salas de gestión es de aproximadamente 250. El edificio está diseñado como una estructura de dos pisos, con 12 salas por piso y 24 habitaciones por edificio. Se necesitan un total de aproximadamente 11 edificios para satisfacer la demanda de 250 habitaciones (11×24=264 habitaciones, superando ligeramente la demanda para garantizar la flexibilidad).





Distribución de las habitaciones: Cada piso tiene 6 habitaciones dispuestas una frente a la otra en el lado sur, con un pasillo de 2-metros de ancho en el medio. El corredor adopta el sistema de corredor de estructura de acero personalizado de CBC, lo que garantiza estabilidad y seguridad.

Estructura de la habitación: Cada habitación está formada por el empalme de dos módulos de contenedores planos de 2,25 mx 4 m, con un tamaño total de 4,5 mx 4 m (18 metros cuadrados). La habitación se divide en dos partes: una zona de estar de 3m×4m (12 metros cuadrados) y una zona de baño de 1,5m×4m (6 metros cuadrados).

Configuración de las instalaciones: La sala de estar está diseñada para uso individual (personal administrativo), con espacio habitable básico reservado. El baño está equipado con inodoro, lavabo y ducha integrada, satisfaciendo las necesidades de saneamiento independiente del personal directivo.

Configuración de escaleras: Se colocan dos juegos de escaleras superiores e inferiores en ambos extremos de cada edificio, lo que garantiza una circulación fluida del personal y una evacuación de emergencia.



2.2.1 Especificaciones básicas

Cada habitación individual tiene un área de construcción de 18 metros cuadrados (consistente con la sala de administración, cumpliendo con el requisito de 16-20 metros cuadrados), sin baño independiente. Cada habitación tiene capacidad para 4 trabajadores y el número total de trabajadores que se deben alojar es aproximadamente 1600, por lo que se requieren un total de 400 habitaciones (1600÷4=400 habitaciones). El edificio es una estructura de dos pisos, con 14 habitaciones por piso y 28 habitaciones por edificio. Se requieren un total de aproximadamente 15 edificios (15×28=420 habitaciones, reservadas para futuras ampliaciones).



2.2.2 Diseño de distribución

Distribución de las habitaciones: cada piso tiene 7 habitaciones dispuestas una frente a la otra en los lados norte y sur, con un corredor de 2-metros de ancho en el medio (igual que el sistema de corredores del edificio de administración, lo que garantiza una producción e instalación estandarizadas).

Estructura de la habitación: Cada habitación también se forma empalmando dos módulos de contenedores planos de 2,25 mx 4 m, con un tamaño total de 4,5 mx 4 m (18 metros cuadrados). La habitación está diseñada como un espacio habitable abierto, con camas de 4 1.2m×2m colocadas razonablemente y un pasillo de 1,5 m-de ancho en el medio para garantizar un paso fluido para los trabajadores.

Instalaciones Sanitarias Públicas: Se añaden dos módulos de 4,5m×4m en el lado este de cada piso (uno al norte y otro al sur), que sirven como baños y duchas públicas. Las instalaciones públicas están razonablemente configuradas según el número de trabajadores (40 trabajadores por piso, 2 módulos sanitarios públicos, asegurando suficiente espacio de uso y eficiencia).

Configuración de escaleras: Al igual que en el edificio de administración, se colocan dos juegos de escaleras superiores e inferiores en ambos extremos de cada edificio, lo que facilita el flujo de personal y la evacuación de emergencia.



Sistema de pasillos: Todos los edificios adoptan el sistema de pasillos con estructura de acero personalizado de CBC, con tableros de piso de fibra de cemento de 18 mm + 2 mm, revestimiento de piso de PVC y techo de pasillo instalado para mejorar la comodidad y la durabilidad.

Sistema de techo: Cada edificio está equipado con el sistema de techo de acero liviano de CBC, que consta de tejas de acero de color de 0,5 mm + 100 mm de capa aislante de lana de vidrio. Este sistema tiene un buen rendimiento de aislamiento térmico y resistencia a la intemperie, adaptándose a las altas-temperaturas y al entorno lluvioso de las islas exteriores de Indonesia.

Características modulares: todos los módulos están diseñados con el mismo tamaño (2,25 mx 4 m) para facilitar la producción en masa en la fábrica, reducir los costos de producción y simplificar el ensamblaje en el sitio. El diseño de paquete plano garantiza un transporte conveniente a islas exteriores remotas (los módulos se pueden apilar y cargar en contenedores para su transporte).

Resistencia a la intemperie: los edificios modulares están diseñados con alta resistencia a la intemperie, incluido un tratamiento anti-corrosión para estructuras de acero, un tratamiento impermeable para techos y paredes, y un tratamiento a prueba de humedad-para pisos, adaptándose al ambiente húmedo, de alta-temperatura y de sal-rocío de las islas exteriores de Indonesia.



3.1 Principios de selección de materiales

Todos los materiales seleccionados para este proyecto cumplen con los estándares internacionales y los requisitos del sistema de casas contenedor CBC Flatpack, con alta durabilidad, resistencia a la intemperie y fácil montaje. Los materiales son adecuados para el duro entorno de las islas exteriores de Indonesia (altas temperaturas, alta humedad, niebla salina) y pueden prefabricarse en fábrica para garantizar la calidad y eficiencia de la producción modular.





Nombre del material	Especificación	Descripción de uso	Cantidad estimada (por edificio de administración)	Cantidad estimada (por edificio de trabajadores)
Módulo de contenedor plano	2,25 mx 4 m, estructura de acero.	Módulo básico para habitaciones, pasillos e instalaciones públicas; prefabricado en fábrica	24 módulos (12 habitaciones × 2 módulos/habitación)	32 módulos (14 habitaciones × 2 módulos/sala + 2 módulos públicos/piso × 2 pisos)
Estructura de acero para corredor	Estructura de acero personalizada CBC, galvanizada anti-corrosión	Soporte para suelo y techo de pasillo; asegurando la estabilidad	40 metros (20m/piso × 2 plantas)	44 metros (22m/piso × 2 plantas)
tablero de piso	Tablero de fibra de cemento de 18 mm.	Base del piso del pasillo; resistente a la humedad-y al desgaste-	80㎡ (40m × 2m)	88㎡ (44m × 2m)
Piso de PVC	2 mm de grosor, antideslizante-e impermeable	Revestimiento del suelo del pasillo; mejorando el confort y la fácil limpieza	80㎡	88㎡
Techo del pasillo	Techo de acero ligero personalizado CBC, a prueba de fuego-	Techo del pasillo; aislamiento acústico y belleza	80㎡	88㎡
Sistema de techo de acero ligero	Baldosa de acero de color de 0,5 mm + 100 mm de aislamiento de lana de vidrio	Techo del edificio; aislamiento térmico, impermeable y resistente a la intemperie-	220㎡ (4,5m × 24,5m, incluidos pasillos y habitaciones)	250㎡ (4,5m × 27,8m, incluidos pasillos, habitaciones e instalaciones públicas)
Estructura de acero de escalera	Escalera de acero personalizada CBC, galvanizada anti-corrosión	Escaleras superior e inferior en ambos extremos del edificio.	2 juegos (cada juego: 3 m de alto, 1,2 m de ancho)	2 juegos (igual que el edificio de administración)
Instalaciones de Baño (Administración)	Inodoro, lavabo, ducha integrada, suelo impermeable.	Baño independiente para salas de dirección	12 juegos (1 juego/habitación)	0 set (instalaciones públicas configuradas por separado)
Instalaciones Sanitarias Públicas (Trabajadores)	Inodoros, duchas, lavabos, pavimentos y revestimientos impermeables	Baños y duchas públicos para trabajadores.	0 conjunto	4 juegos (2 juegos/piso)
Camas (Trabajadores)	Cama con estructura de acero de 1,2 mx 2 m y colchón	Alojamiento en dormitorios para trabajadores	0 conjunto	28 conjuntos (14 habitaciones × 2 camas/habitación × 2 pisos)
Revestimiento anticorrosión	Imprimación + capa superior rica en zinc epoxi-	Tratamiento anticorrosión para todos los componentes de acero; Adaptarse al entorno de sal-rocío	300㎡ (área de recubrimiento)	350㎡ (área de recubrimiento)
Piezas de conexión	Pernos, electrodos de soldadura y tiras selladoras de alta resistencia	Conexión de módulos, estructuras metálicas e instalaciones; impermeable y firme	Pernos de alta-resistencia: 2000 piezas; Electrodos de soldadura: 1,5 toneladas; Tiras de sellado: 100 metros	Pernos de alta-resistencia: 2500 piezas; Electrodos de soldadura: 2 toneladas; Tiras de sellado: 120 metros



Módulos de contenedor Flatpack: 11×24 + 15×32=264 + 480=744 módulos

Estructura de Acero para Corredor: 11×40 + 15×44=440 + 660=1100 metros

Tablero de piso de fibra de cemento y piso de PVC: 11×80 + 15×88=880 + 1320=2200㎡ (cada material)

Sistema de techo de acero ligero: 11×220 + 15×250=2420 + 3750=6170㎡

Estructura de acero de escalera: (11+15)×2=52 conjuntos

Instalaciones de baño: 11×12=132 juegos (administración); 15×4=60 conjuntos (público de trabajadores)

Camas para trabajadores: 15×28=420 juegos

Revestimiento anticorrosión: 11×300 + 15×350=3300 + 5250=8550㎡





4.1 Análisis de viabilidad

Viabilidad de prefabricación y producción en masa:Basado en el sistema de casas de contenedores Flatpack de CBC, todos los módulos adoptan el mismo tamaño (2,25 mx 4 m), que se puede producir-en masa en la fábrica. La tasa de prefabricación alcanza más del 90%, lo que garantiza una calidad estable del producto y una alta eficiencia de producción. El diseño estandarizado reduce los costos de diseño y producción, lo que hace factible la implementación de proyectos a gran-escala.

Viabilidad del transporte:El diseño de paquete plano de los módulos permite apilarlos y cargarlos fácilmente en contenedores de envío estándar, que son adecuados para el transporte a las islas exteriores de Indonesia (donde las condiciones de transporte son relativamente limitadas). Cada contenedor de envío puede cargar 8-10 módulos planos, lo que reduce los costos de transporte y mejora la eficiencia del transporte. Los módulos son livianos y no se requiere -equipo de transporte a gran escala para su traslado al sitio.

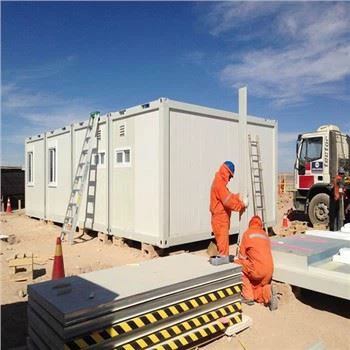

Viabilidad de construcción:El-montaje in situ de los módulos es sencillo y rápido y solo requiere un pequeño número de trabajadores profesionales y equipos de construcción sencillos. El período de montaje de cada edificio es de aproximadamente 7-10 días y todo el proyecto se puede completar en 3 o 4 meses (satisfaciendo las necesidades urgentes de alojamiento de los proyectos mineros). El proceso de montaje tiene poco impacto sobre el medio ambiente in situ, lo que está en consonancia con los requisitos de protección medioambiental de las zonas mineras de Indonesia.

Viabilidad de resistencia a la intemperie:Los materiales seleccionados (estructura de acero galvanizado, revestimiento anticorrosión, baldosas de acero de color de 0,5 mm, lana de vidrio de 100 mm) tienen buena resistencia a la intemperie, lo que puede resistir eficazmente las altas temperaturas, la alta humedad, la niebla salina y las fuertes lluvias en las islas exteriores de Indonesia. El tratamiento impermeable y anticorrosión-de los módulos garantiza que la vida útil del edificio alcance más de 15 años, satisfaciendo las necesidades de uso a largo plazo de los campamentos mineros.



Aplicabilidad a las islas exteriores de Indonesia:Los edificios modulares están diseñados con peso ligero, fácil transporte y montaje, lo que es perfectamente adecuado para la ubicación remota y las condiciones limitadas de transporte/construcción de las islas exteriores de Indonesia. El diseño-resistente a la intemperie se adapta al clima marino tropical local, evitando daños al edificio causados ​​por las inclemencias del tiempo.

Aplicabilidad a las necesidades de los campamentos mineros:El diseño de dos tipos de edificios (gerencia y trabajadores) responde a las diferentes necesidades de alojamiento del personal minero. Las salas de dirección con baños independientes garantizan privacidad y comodidad, mientras que los dormitorios de trabajadores con instalaciones sanitarias públicas satisfacen las necesidades de alojamiento a gran escala-y controlan los costes. La distribución de las salas es razonable y las instalaciones de apoyo (pasillos, escaleras, instalaciones públicas) están completas, lo que garantiza la vida diaria del personal.

Aplicabilidad al sistema CBC:El proyecto se basa completamente en el sistema de casas contenedor Flatpack de CBC, aprovechando al máximo las ventajas de estandarización, modularización y prefabricación del sistema. El tamaño constante del módulo garantiza la intercambiabilidad de los componentes, lo que resulta conveniente para el mantenimiento, el reemplazo y la expansión posteriores. Al mismo tiempo, puede aprovechar al máximo las ventajas técnicas y de producción de CBC, garantizando la calidad y el progreso del proyecto.

Aplicabilidad al alojamiento-a gran escala:El proyecto puede proporcionar alojamiento para alrededor de 264 administradores (11 edificios) y 4200 trabajadores (15 edificios), lo que excede la demanda del cliente (250 administradores y 1600 trabajadores), dejando suficiente espacio para una futura expansión del proyecto. El diseño modular permite un ajuste flexible del número de edificios según el número real de personal.



5.1 Ventajas

Alta estandarización y producción en masa:Se adopta el mismo tamaño de módulo (2,25 mx 4 m) para todos los edificios, que pueden producirse en masa-en la fábrica, lo que reduce los costos de producción y garantiza la consistencia de la calidad del producto. Los componentes estandarizados son convenientes para su posterior mantenimiento y reemplazo.

Transporte fácil y montaje rápido:El diseño de paquete plano de los módulos es adecuado para el transporte de larga-distancia (especialmente a islas exteriores remotas), y el-ensamblaje en el sitio es simple y rápido, lo que acorta el período de construcción y satisface las necesidades urgentes de alojamiento de los proyectos mineros.

Fuerte resistencia a la intemperie:Los materiales y el diseño estructural están optimizados para el duro entorno de las islas exteriores de Indonesia, con un buen rendimiento anti-corrosión, impermeable, aislamiento térmico y anti-viento, lo que garantiza un uso estable-a largo plazo de los edificios.

Flexible y ampliable: la estructura modular permite un ajuste flexible del número de edificios y habitaciones según las necesidades reales del proyecto minero. Los módulos se pueden desmontar y reutilizar, lo que es respetuoso con el medio ambiente y puede reducir el desperdicio de recursos una vez finalizado el proyecto.

Costo-Efectivo:En comparación con los edificios de hormigón tradicionales, los edificios modulares tienen costos de construcción más bajos (alrededor del 50%-60% de los edificios tradicionales) y períodos de construcción más cortos, lo que reduce el riesgo de inversión de la empresa minera. La larga vida útil y el bajo costo de mantenimiento mejoran aún más el rendimiento de costos.

Buen confort:El sistema de pasillos con piso y techo de PVC, el techo con aislamiento térmico con lana de vidrio y la distribución razonable de las habitaciones mejoran la comodidad de vida del personal, ayudando a mejorar la eficiencia del trabajo del personal minero.



Alto costo de transporte inicial:Aunque los módulos son fáciles de transportar, el transporte de larga-distancia desde la fábrica de CBC hasta las islas exteriores de Indonesia puede generar altos costos de transporte, especialmente cuando la cantidad de módulos es grande (744 módulos para todo el proyecto).

Dependencia del equipo de ensamblaje profesional: el-ensamblaje in situ de los módulos requiere trabajadores profesionales familiarizados con el sistema de casas contenedor Flatpack de CBC. Si el equipo de ensamblaje local no es lo suficientemente profesional, puede afectar la calidad y el progreso del ensamblaje, y es posible que se requieran costos de capacitación adicionales.

Flexibilidad de espacio limitada en las habitaciones:El tamaño de la sala es fijo (4,5 mx 4 m) debido al diseño modular, que no se puede ajustar de manera flexible según las necesidades individuales de la empresa minera. Por ejemplo, es difícil ampliar una habitación individual o cambiar su distribución.

Mayor costo inicial del material: los materiales de acero y los accesorios de alta-calidad utilizados en los edificios modulares tienen costos iniciales más altos que los materiales de construcción tradicionales, lo que puede aumentar la inversión inicial del proyecto (pero el costo de mantenimiento a largo-plazo es menor, compensando parte del costo inicial).

Influencia del clima extremo:Aunque los edificios tienen buena resistencia a la intemperie, aún así pueden verse afectados por condiciones climáticas extremas, como fuertes tifones en las islas exteriores de Indonesia, lo que requiere medidas de refuerzo adicionales (lo que aumenta los costes del proyecto).



6.1 Mercado objetivo

El mercado objetivo de este proyecto de construcción modular se concentra principalmente en Indonesia, especialmente en las zonas mineras de las islas exteriores, y puede extenderse a otros países del Sudeste Asiático con características geográficas e industriales similares. El posicionamiento específico en el mercado es el siguiente:

Mercado Geográfico:Centrarse en las islas exteriores de Indonesia (como Sumatra, Kalimantan, Sulawesi), donde hay una gran cantidad de proyectos mineros de gran-escala (carbón, níquel, cobre, etc.). Estas áreas son remotas, con condiciones limitadas de transporte y construcción, y la demanda de alojamiento temporal/permanente para el personal minero es enorme. Al mismo tiempo, pueden extenderse a otros países del Sudeste Asiático con zonas mineras remotas (como Filipinas, Malasia, Myanmar).

Mercado de la industria:Centrarse en la industria minera, incluidas las minas de carbón, de níquel y de cobre a gran-escala y otros proyectos mineros. Además, también se puede extender a otras industrias con sitios de construcción remotos y necesidades de alojamiento de personal-a gran escala, como la exploración de petróleo y gas, la construcción de infraestructura (carreteras, ferrocarriles) y la explotación forestal.

Características del mercado:El mercado objetivo son principalmente proyectos-de gran escala con necesidades urgentes de alojamiento, sitios de construcción remotos y condiciones limitadas de transporte/construcción. Los clientes de este mercado prestan más atención a la comodidad del transporte, la velocidad de montaje, la resistencia a la intemperie y la rentabilidad de los edificios, y tienen altos requisitos de estandarización y calidad de los productos.



Los clientes objetivo de este proyecto son principalmente empresas de gran-escala con sitios de proyecto remotos y necesidades de alojamiento de personal de gran-escala, especialmente empresas mineras en Indonesia. En concreto, incluyen:

Empresas mineras indonesias-de gran escala:Como PT Freeport Indonesia (minería de cobre), PT Adaro Energy (minería de carbón), PT Vale Indonesia (minería de níquel). Estas empresas tienen un gran número de proyectos mineros en islas periféricas, con miles de empleados (gerentes y trabajadores) que necesitan alojamiento. Disponen de fondos suficientes y prestan atención a la comodidad y seguridad del alojamiento de los empleados, que es el principal grupo de clientes objetivo.

Empresas mineras internacionales que invierten en Indonesia:Como BHP Billiton, Rio Tinto y otros gigantes mineros internacionales. Estas empresas tienen requisitos estrictos en cuanto a calidad del proyecto, seguridad y protección ambiental, y los edificios modulares basados ​​en el sistema Flatpack de CBC pueden cumplir con sus altos estándares. Son importantes clientes potenciales potenciales.

Empresas constructoras de ingeniería que emprenden proyectos mineros: Empresas dedicadas a la construcción de infraestructura minera, instalación de equipos mineros y otros negocios en las islas exteriores de Indonesia. Estas empresas necesitan proporcionar alojamiento para el personal de la construcción (similar a los trabajadores de la minería) y los edificios modulares son adecuados para sus necesidades de alojamiento temporales o-a largo plazo.

Unidades gubernamentales o empresariales que emprenden el desarrollo de áreas remotas:Los departamentos gubernamentales de Indonesia o las empresas dedicadas al desarrollo de las islas exteriores (como la construcción de infraestructuras y el desarrollo de recursos) deben proporcionar alojamiento para el personal-in situ, y los edificios modulares pueden satisfacer sus necesidades de transporte conveniente, montaje rápido y resistencia a la intemperie.



Basado en el sistema de casas de contenedores Flatpack de CBC, el campamento modular personalizado diseñado para la gran empresa minera indonesia cumple plenamente con los requisitos del cliente en cuanto a gestión y alojamiento de los trabajadores. Los dos tipos de edificios adoptan módulos estandarizados, con distribución razonable, instalaciones completas, fuerte resistencia a la intemperie y alto costo. El proyecto es factible en términos de prefabricación, transporte, construcción y resistencia a la intemperie, y tiene una gran aplicabilidad a las necesidades de las islas exteriores de Indonesia y los campamentos mineros.

Aunque el proyecto tiene algunas desventajas, como un alto costo de transporte inicial y la dependencia de equipos de ensamblaje profesionales, sus ventajas generales (estandarización, ensamblaje rápido, resistencia a la intemperie, flexibilidad, rentabilidad-) superan las desventajas. Desde la perspectiva del mercado, el mercado objetivo (las zonas mineras de las islas exteriores de Indonesia) tiene un enorme potencial, y los clientes objetivo (grandes empresas mineras, gigantes mineros internacionales, empresas de ingeniería y construcción) son claros. Con el continuo desarrollo de la industria minera en Indonesia y otros países del sudeste asiático, la demanda de edificios de alojamiento modulares adecuados para áreas remotas seguirá creciendo. Este tipo de proyecto basado en el sistema de casas de contenedores Flatpack de CBC tiene amplias perspectivas de desarrollo y competitividad en el mercado.
